Lankahylly GR-Magic® 105 A2
Type GRM 105 100 A2
|Item no. 6002451
|EAN 4012195149620
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
Technical data
Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 105 mm |
| Mitta B | 100 mm |
| Mitta H | 108 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 82 cm² |
| Ruostumaton teräs, peitattu | kyllä |
| Hyötypoikkipinta | 8200 mm² |
| Integroitu väliseinä | ilman |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 105x100x3000 |
| Pinta | kirkas, jälkikäsitelty |
| Materiaali | teräs, ruostumaton 1.4301 |
| Väri | ruostumaton teräs |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |

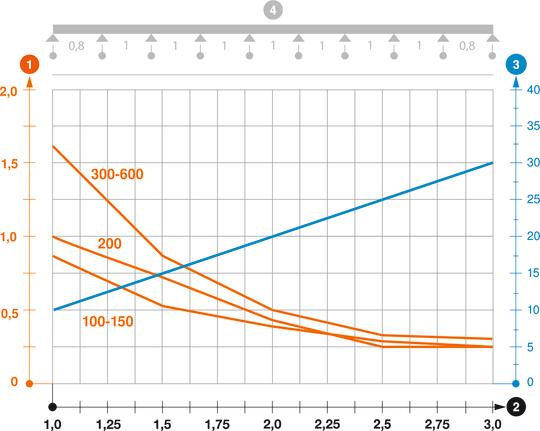

Kuormitukset
| Tukiväli 1,0 m | 0,8 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,55 kN/m |
| Tukiväli 2,0 m | 0,37 kN/m |
| Tukiväli 2,5 m | 0,27 kN/m |
| Tukiväli 3,0 m | 0,25 kN/m |
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitettavuus kN/m (ilman henkilökuormaa)
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 5,0002 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 5,0002 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Järjestelmätarvikkeet
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (7)
Ilmoitus (4)
Sertifikaatit (3)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM 105 100 A2
3000
100
105
ei
82
3,9
6002451
GRM 105 150 A2
3000
150
105
ei
130
3,9
6002455
GRM 105 200 A2
3000
200
105
ei
175
4,8
6002457
GRM 105 300 A2
3000
300
105
ei
268
4,8
6002460
GRM 105 400 A2
3000
400
105
ei
363
4,8
6002463
GRM 105 500 A2
3000
500
105
ei
459
4,8
6002466
Pohjamitta
Hyötypoikkipinta
Langan halkaisija
GRM 105 100 A2
Item no.
6002451
Pituus
3000
Pohjamitta
100
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
82
Langan halkaisija
3,9
GRM 105 150 A2
Item no.
6002455
Pituus
3000
Pohjamitta
150
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
130
Langan halkaisija
3,9
GRM 105 200 A2
Item no.
6002457
Pituus
3000
Pohjamitta
200
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM 105 300 A2
Item no.
6002460
Pituus
3000
Pohjamitta
300
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
268
Langan halkaisija
4,8
GRM 105 400 A2
Item no.
6002463
Pituus
3000
Pohjamitta
400
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
363
Langan halkaisija
4,8
GRM 105 500 A2
Item no.
6002466
Pituus
3000
Pohjamitta
500
Korkeus
105
Palonkestävyys
ei
Hyötypoikkipinta
459
Langan halkaisija
4,8
