Lakahyllyt GR-Magic® 55 väliseinällä
Type GRM-T 55 100 G
|Item no. 6006453
|EAN 4012196150854
Item no. / Type
Pituus
Pohjamitta
Korkeus
Hyötypoikkipinta
Langan halkaisija
Smallest selling unit: 3 m
3m
m
Description

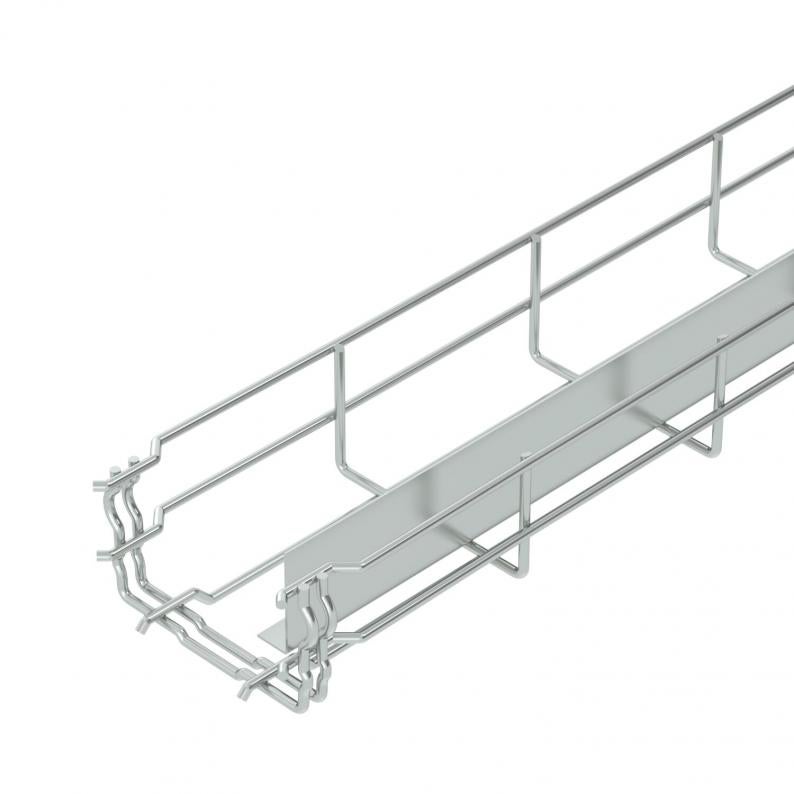

Lankahylly jatkopäällä ja hitsatulla väliseinällä, sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
Technical data

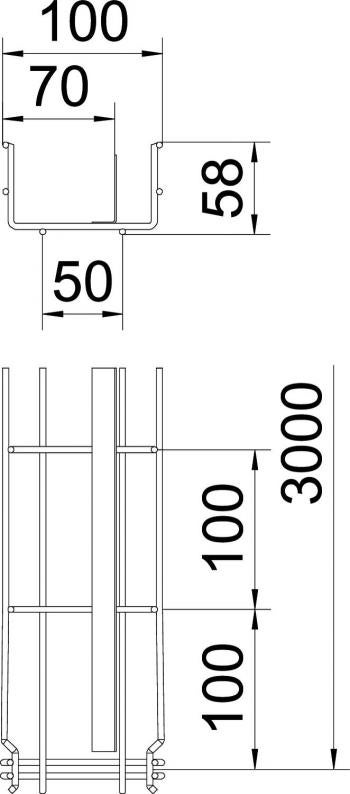

Mitat
| Pituus | 3000 mm |
|---|---|
| Pohjamitta | 100 mm |
| Korkeus | 55 mm |
| Mitta A | 59,5 mm |
| Mitta B | 100 mm |
| Mitta H | 58 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Liittimen malli | integroitu jatkokappale |
| Pitkän kannatusvälin malli | ei |
| Hyötypoikkipinta | 40 cm² |
| Ruostumaton teräs, peitattu | ei |
| Hyötypoikkipinta | 4000 mm² |
| Integroitu väliseinä | yksi |
| Ruuviton liitin | kyllä |
| Profiilimuoto | U-muoto |
| ROHS-vaatimusten mukainen | kyllä |
| Langan halkaisija | 3,9 mm |
| Koko | 55x100x3000 |
| Pinta | galvaanisesti sinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Kuormitustestityyppi IEC 61537 mukaisesti | tyyppi II |
| Kaapelihyllyjen jatkokappaletyyppi | Painolukitus |
| Tuotesarja | GRM-sarja |
Kuormitukset
| Tukiväli 1,0 m | 0,5 kN/m |
|---|---|
| Tukiväli 1,5 m | 0,5 kN/m |
| Tukiväli 2,0 m | 0,25 kN/m |
Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 2,1772 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 2,1772 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (6)
Ilmoitus (3)
Sertifikaatit (4)
Ohjeet ja neuvot (3)
Tuotekuvat (3)
3D-tietojen lataus (1)
Variants
Type
Pituus
Pohjamitta
Korkeus
Palonkestävyys
Hyötypoikkipinta
Langan halkaisija
Item no.
GRM-T 55 100 G
3000
100
55
ei
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
ei
87
3,9
6006455

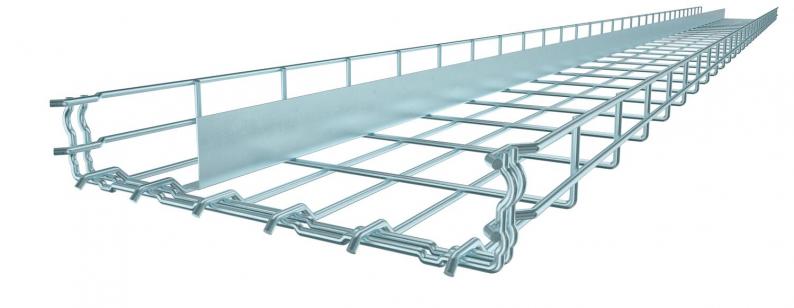

GRM-T 55 300 G
3000
300
55
ei
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
ei
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
ei
220
4,8
6006458
Pohjamitta
Hyötypoikkipinta
Langan halkaisija
GRM-T 55 100 G
Item no.
6006453
Pituus
3000
Pohjamitta
100
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
40
Langan halkaisija
3,9
GRM-T 55 200 G
Item no.
6006455
Pituus
3000
Pohjamitta
200
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
87
Langan halkaisija
3,9
GRM-T 55 300 G
Item no.
6006456
Pituus
3000
Pohjamitta
300
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
129
Langan halkaisija
4,8
GRM-T 55 400 G
Item no.
6006457
Pituus
3000
Pohjamitta
400
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
175
Langan halkaisija
4,8
GRM-T 55 500 G
Item no.
6006458
Pituus
3000
Pohjamitta
500
Korkeus
55
Palonkestävyys
ei
Hyötypoikkipinta
220
Langan halkaisija
4,8
