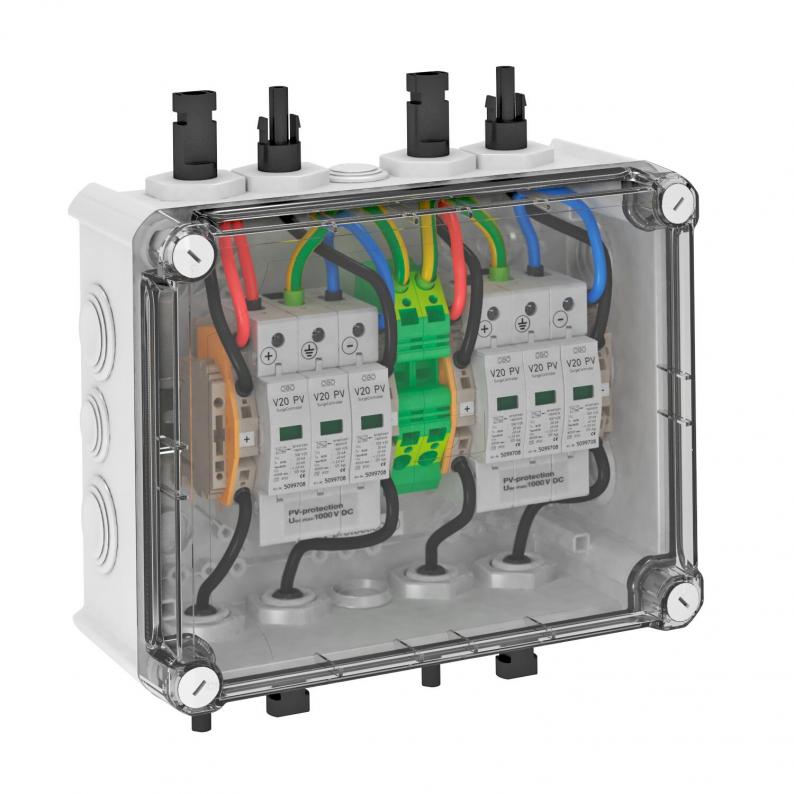

Kytkentärasia tyyppi 2 MC4-pistokkeella, 2 x 1 aurinkopaneelin kytkentään
Type PVG-C1000S110
|Item no. 5088556
|EAN 4012196816088
Item no. / Type
5088556 / PVG-C1000S110
Kotelointiluokka
IP66
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Järjestelmäratkaisu Tyyppi 2 MC4-liittimellä aurinkosähköinverttereille, joissa on kaksi erillistä MPP-seurantalaitetta
• Varistorisuoja, pistokeliitäntäinen ja irtikytkentälaite vikasietoisessa Y-kytkennässä standardin VDE 0100-712 (50539-12) mukaisesti
• Matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV:llä)
• yksi aurinkopaneeliketjun tulo (MC4-liitin) yhteen MPP-invertterituloon, enintään 30 A DC liitintä kohden
• esiasennettu polykarbonaattikoteloon (IP66), UV-suojattu ulkokäyttöön
Aurinkosähköjärjestelmien invertterin tasavirtasuojaukseen.
Jos vaarana on veden kondensoituminen tuulen, jään, lämpötilan tai auringon vuoksi, lisäsuojaustoimenpiteitä tarvitaan
• Varistorisuoja, pistokeliitäntäinen ja irtikytkentälaite vikasietoisessa Y-kytkennässä standardin VDE 0100-712 (50539-12) mukaisesti
• Matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV:llä)
• yksi aurinkopaneeliketjun tulo (MC4-liitin) yhteen MPP-invertterituloon, enintään 30 A DC liitintä kohden
• esiasennettu polykarbonaattikoteloon (IP66), UV-suojattu ulkokäyttöön
Aurinkosähköjärjestelmien invertterin tasavirtasuojaukseen.
Jos vaarana on veden kondensoituminen tuulen, jään, lämpötilan tai auringon vuoksi, lisäsuojaustoimenpiteitä tarvitaan
Technical data
Tekniset tiedot
| Tulojen lukumäärä | 1 |
|---|---|
| Napojen lukumäärä | 3 |
| Verkon muoto | DC |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP66 |
| Aihion tyyppi | MC4 |
| Syvyys | 113 mm |
| Etähälytyskosketin | ei |
| Maks. Aurinkosähköjännite | 1000 V |
| Korkein jatkuva jännite DC | 1000 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Asennustapa | esiasennettu kotelossa |
| Maks. verkonpuoleinen ylijännitesuoja | 125 |
| Malli | Kahdelle MPP-säätimelle ja MC4-pistokkeella |
| Verkkotyyppi DC | kyllä |
| Verkkotyyppi IT | ei |
| Verkkotyyppi TN | ei |
| Verkkotyyppi TN-C | ei |
| Verkkotyyppi TN-C-S | ei |
| Verkkotyyppi TN-S | ei |
| Verkkotyyppi TT | ei |
| Verkkotyyppi, muu | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokka II |
| SPD standardin EN 61643-11 mukaan | Tyyppiä 2 |
| LPZ | 1→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Enimmäissulake | 125 A |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 1000V DC |
| Väri | vaaleanharmaa, RAL 7035 |
| Johtojen läpivientien lukumäärä | 4 |
| Maks. Tulojännite DC | 1000 V |
| Ketjun suojaus | ilman |
| Seurantatoiminto | ei |
| Maks. Tulovirta ketjua kohden | 30 A |
| Maks. Lähtövirta | 30 A |
| Ketjutulojen lukumäärä | 1 |
| Kalustettu kuormanerottimella | ei |
| MPPT-lukumäärä | 2 |
| Tulot per MPPT | 1 |
| Lähdöt per MPPT | 1 |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 35 mm² |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 5,8233 kg CO2e / 1 Kappale |
|---|
