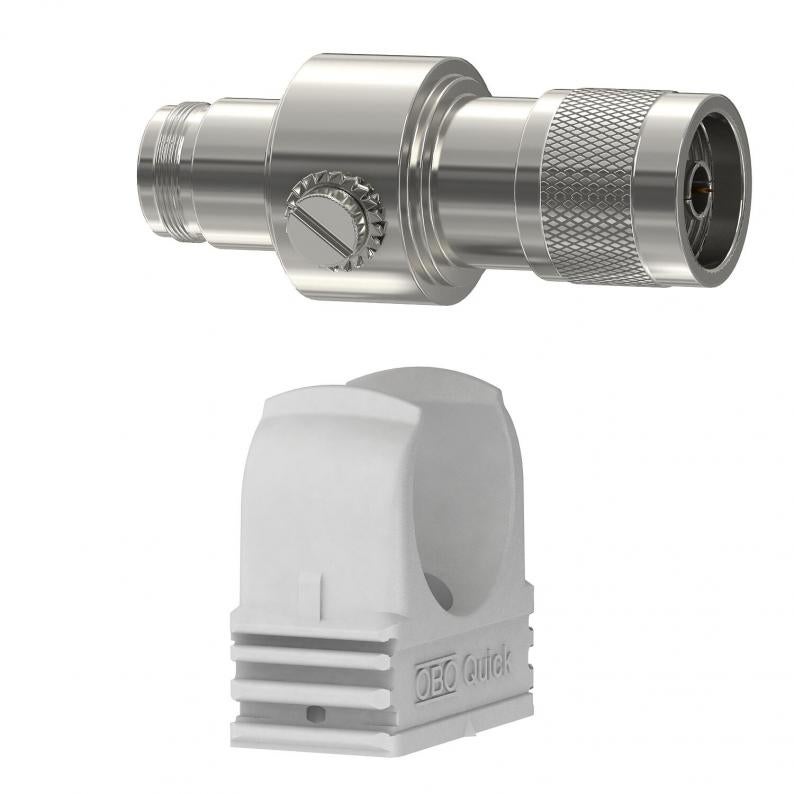

Koaksiaalisuoja N-liitännälle: uros/naaras

Type DS-N M/W

Item no. 5093996

EAN 4012195805991

Tietolehti (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

5093996 / DS-N M/W

Napojen lukumäärä

Liittimet

Korkein jatkuva jännite AC

130 V

Korkein jatkuva jännite DC

185 V

Smallest selling unit: 1 Kappale

Kappale

Description

Koaksiaalisuoja

• korkea pulssivirrankuormitettavuus 2 x 2,5 kA (10/350)
• helppo asennus (välipistoke), m = urosliitin, w = naarasliitin
• optimaaliset siirto-ominaisuudet
• 5 vuoden takuu
• N-liittimellä
• Sisältää OBO Quick-putkikiinnikkeen M25 asennuksen helpottamiseksi

Technical data

Tekniset tiedot

Napojen lukumäärä	1
Heijastusvaimennus	≥14 dB
Aaltoimpedanssi	50 Ω
Teleyhteys	ei
Merkinanto laitteessa	ei ole
Liittimet	N
Suojaustaso johdin - johdin	<800 V
Suojaustaso johdin - maa	<800 V
Kotelointiluokka	IP40
Tarkastusstandardi	IEC 61643-21
Kapasitanssi (johdin-johdin)	<10 pF
Kapasitanssi (johdin-maa)	<20 pF
Mallin räjähdysturvallisuus testattu	ei
Eristysvastus	>1 GΩ
Suojan liitäntä	kyllä
Suojaus	suoraan
Syöksyvirran kestävyys johdin - johdin	C2: 10 kV / 5 kA (8/20µs)
Syöksyvirran kestävyys johdin - maa	C2: 10 kV / 5 kA (8/20µs)
Kokonaispurkauskyky (10/350)	5 kA
Kokonaispurkauskyky (8/20)	10 kA
Nimelliskuormitusvirta DC	10 A
Nimelliskuormitusvirta AC	7 A
Ylijännitesuojan valvonta	ei
Korkein jatkuva jännite AC	130 V
Korkein jatkuva jännite DC	185 V
Rajataajuus	3000 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II / D1+C2
Kategorie	Tyyppi T1+T2 / D1+C2
Suojaustaso	<800 V
ROHS-vaatimusten mukainen	kyllä
LPZ	0→2
Sykäysvirta	2,5 kA
Väliinkytkentävaimennus (insertion loss)	≤0,62 dB
Käyttöalueen lämpötila min.	-40 °C
Käyttöalueen lämpötila maks.	80 °C
Koko	130V

Environmental Data

Pakkaus, ei sisällä muovia	joo

CO2-jalanjälki (GWP) kehdosta portille	0,0659 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,0659 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Kappale
Declared Unit Quantity (LCA)	1
