Kattokannake US 7, FT
Type US 7 K 20 FT
|Item no. 6339018
|EAN 4012196186556
Item no. / Type / E-No.
Pituus
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

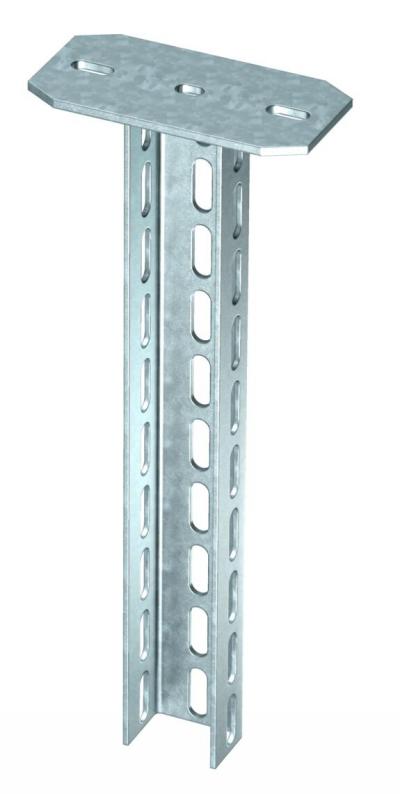

Kattokannake (U-profiili), mitat 70 x 50 mm hitsatulla kiinnityskappaleella.
Kiinnitys vaakasuoriin betonikattoihin ja teräspalkkeihin. Kun seinäkannake on leveämpi kuin 400 mm tai se asennetaan kattokannakkeen päähän, on suositeltavaa käyttää tukikappaletta tyyppi DSK 61.
Technical data

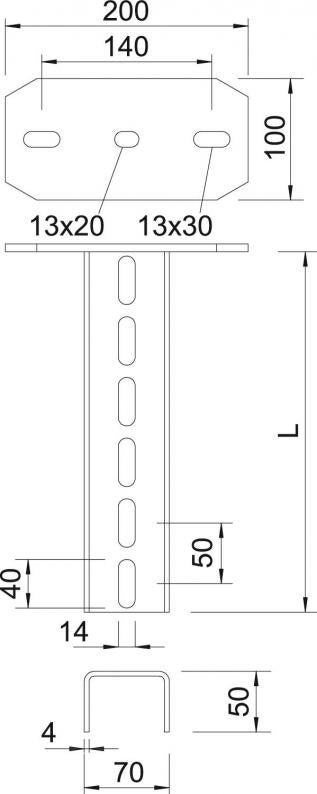

Mitat
| Pituus | 200 mm |
|---|---|
| Pohjamitta | 70 mm |
| Korkeus | 50 mm |
| Mitta L | 200 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Materiaalin vahvuus | 4 mm |
| Malli | U-profiili |
| ROHS-vaatimusten mukainen | kyllä |
| Enimmäisvetokuormitus | 11 kN |
| Seinäkannakkeen pituus 200 | 8,3 kN |
| Seinäkannakkeen pituus 400 | 5 kN |
| Seinäkannakkeen pituus 600 | 3,5 kN |
| Koko | 70x50x200 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Tuotesarja | US 7 K -sarja |

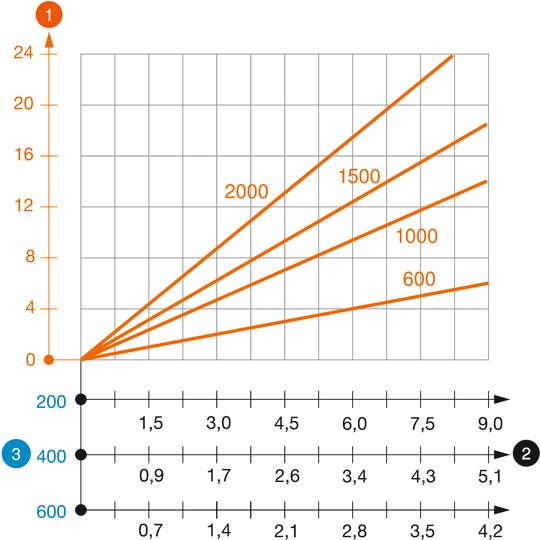

Kattokannakkeen pään taipuminen kannakkeen sallitussa kuormituksessa
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
Seinäkannakkeen pituus mm
Kuormituskäyrä kannakepituuksilla mm
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 3,981 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 3,981 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (5)
Ilmoitus (5)
Sertifikaatit (1)
Ohjeet ja neuvot (4)
Tuotekuvat (2)
3D-tietojen lataus (2)
Variants
Type
Pituus
Väri
Item no.
US 7 K 20 FT
200
sinkki
6339018
US 7 K 30 FT
300
sinkki
6339034
US 7 K 40 FT
400
sinkki
6339050
US 7 K 50 FT
500
sinkki
6339077
US 7 K 60 FT
600
sinkki
6339093
US 7 K 70 FT
700
sinkki
6339115
US 7 K 80 FT
800
sinkki
6339131
US 7 K 90 FT
900
sinkki
6339166
US 7 K 100 FT
1000
sinkki
6339182
US 7 K 110 FT
1100
sinkki
6339190
US 7 K 120 FT
1200
sinkki
6339204
US 7 K 130 FT
1300
sinkki
6339212
US 7 K 140 FT
1400
sinkki
6339220
US 7 K 150 FT
1500
sinkki
6339239
US 7 K 160 FT
1600
sinkki
6339247
US 7 K 170 FT
1700
sinkki
6339255
US 7 K 180 FT
1800
sinkki
6339263
US 7 K 190 FT
1900
sinkki
6339271
US 7 K 200 FT
2000
sinkki
6339298
US 7 K 250 FT
2500
sinkki
6339334
