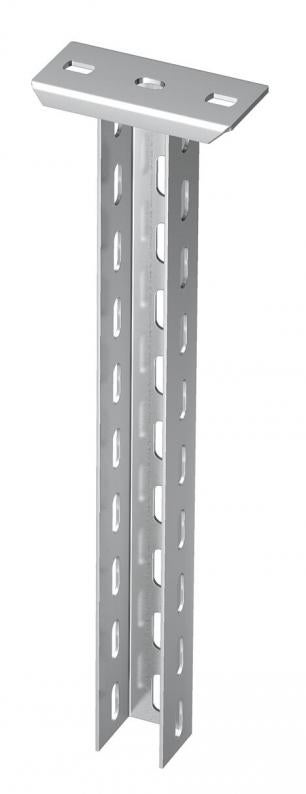

Kattokannake US 5, A2
Type US 5 K 20 A2
|Item no. 6341358
|EAN 4012196477135
Item no. / Type / E-No.
Pituus
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Kattokannake (U-profiili) hitsatulla kiinnityskappaleella.
Kiinnitys vaakasuoriin betonikattoihin ja teräspalkkeihin. Kun seinäkannake on leveämpi kuin 400 mm tai se asennetaan kattokannakkeen päähän, on suositeltavaa käyttää tukikappaletta tyyppi DSK 45.
Technical data
Mitat
| Pituus | 200 mm |
|---|---|
| Pohjamitta | 50 mm |
| Korkeus | 50 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Materiaalin vahvuus | 2,5 mm |
| Malli | U-profiili |
| ROHS-vaatimusten mukainen | kyllä |
| Enimmäisvetokuormitus | 10 kN |
| Seinäkannakkeen pituus 200 | 5,75 kN |
| Seinäkannakkeen pituus 400 | 3,1 kN |
| Seinäkannakkeen pituus 600 | 2,2 kN |
| Koko | 50x50x200 |
| Pinta | kirkas, jälkikäsitelty |
| Materiaali | teräs, ruostumaton 1.4301 |
| Väri | ruostumaton teräs |
| Tuotesarja | US 5 K -sarja |
Kattokannakkeen pään taipuminen kannakkeen sallitussa kuormituksessa
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
Seinäkannakkeen pituus mm
Kuormituskäyrä kannakepituuksilla mm
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 4,5805 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 4,5805 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
3D-tietojen lataus (2)
Variants
Type
Pituus
Väri
Item no.
US 5 K 20 A2
200
ruostumaton teräs
6341358
US 5 K 30 A2
300
ruostumaton teräs
6341362
US 5 K 40 A2
400
ruostumaton teräs
6341366
US 5 K 50 A2
500
ruostumaton teräs
6341370
US 5 K 60 A2
600
ruostumaton teräs
6341374
US 5 K 70 A2
700
ruostumaton teräs
6341378
US 5 K 80 A2
800
ruostumaton teräs
6341382
US 5 K 90 A2
900
ruostumaton teräs
6341386
US 5 K 100 A2
1000
ruostumaton teräs
6341390
US 5 K 110 A2
1100
ruostumaton teräs
6341394
US 5 K 120 A2
1200
ruostumaton teräs
6341398
