Kattokannake US 3, FS
Type US 3 20 FS
|Item no. 6342302
|EAN 4012196221776
Item no. / Type / E-No.
Pituus
Materiaalin vahvuus
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
U-profiili määräpituuksilla. Mitat 30 x 50 mm.
Kun seinäkannake on leveämpi kuin 400 mm tai se asennetaan kattokannakkeen päähän, on suositeltavaa käyttää tukikappaletta tyyppi DSK 25.
Technical data

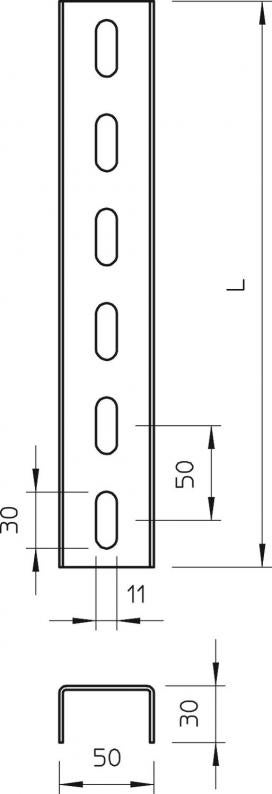

Mitat
| Pituus | 200 mm |
|---|---|
| Pohjamitta | 50 mm |
| Korkeus | 30 mm |
| Mitta L | 200 mm |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Rakoleveys | 30 mm |
| Materiaalin vahvuus | 2 mm |
| Staattinen arvo A | 1,42 cm² |
| Staattinen arvo ly | 1,52 cm⁴ |
| Staattinen arvo lz | 5,72 cm⁴ |
| Staattinen arvo Wy | 0,7 cm³ |
| Staattinen arvo Wz | 2,29 cm³ |
| Profiilimuoto | U-profiili |
| Rei'ityslaji | 3 sivulta rei'itetty |
| Voi katkaista | ei |
| Reiän leveys | 11 mm |
| Hammastuksella | ei |
| Mitat | 30 x 50 x 2,0 |
| Malli | Yksinkertainen kisko |
| ROHS-vaatimusten mukainen | kyllä |
| Koko | 50x30x200 |
| Pinta | nauhakuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Tuotesarja | US 3 -sarja |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 0,7531 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,7531 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
FRS 10x25 F 8.8
6407560
Smallest selling unit: 50 Kappale
50Kappale
Kappale
Item no. 6407560
Ruuvi aluslevyllä ja mutterilla FType
FRS 10x25 F 8.8
Smallest selling unit: 50 Kappale
50Kappale
Kappale
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (5)
Ilmoitus (4)
Sertifikaatit (1)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Materiaalin vahvuus
Item no.
US 3 20 FS
200
2
6342302
US 3 30 FS
300
2
6342304
US 3 40 FS
400
2
6342306
US 3 50 FS
500
2
6342308
US 3 60 FS
600
2
6342310
US 3 70 FS
700
2
6342312
US 3 80 FS
800
2
6342314
US 3 90 FS
900
2
6342316
US 3 100 FS
1000
2
6342318
US 3 150 FS
1500
2
6342328
US 3 200 FS
2000
2
6342338
US 3 300 FS
3000
2
6342340
US 3 600 FS
6000
2
6342345
