Kattokannake US 3, A4
Type US 3 K 20 A4
|Item no. 6342375
|EAN 4012195705635
Item no. / Type / E-No.
Pituus
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

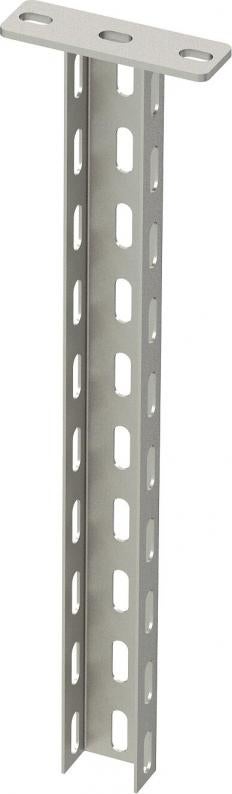

Kattokannake (U-profiili), mitat 50 x 30 mm hitsatulla kiinnityskappaleella.
Kiinnitys vaakasuoriin betonikattoihin ja teräspalkkeihin. Kun seinäkannake on leveämpi kuin 400 mm tai se asennetaan kattokannakkeen päähän, on suositeltavaa käyttää tukikappaletta tyyppi DSK 25.
Technical data

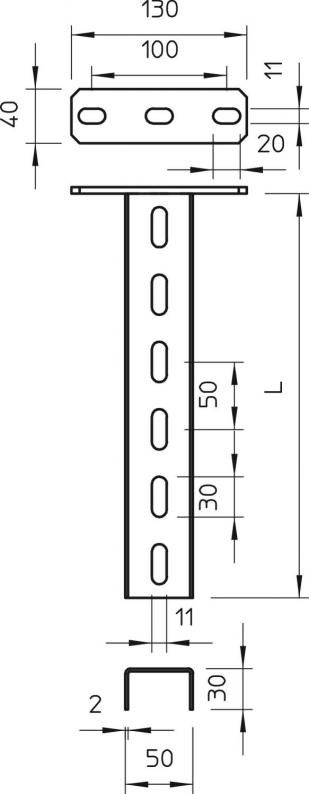

Mitat
| Pituus | 200 mm |
|---|---|
| Pohjamitta | 50 mm |
| Korkeus | 30 mm |
Tekniset tiedot
| Palonkestävyys | ei |
|---|---|
| Materiaalin vahvuus | 2 mm |
| Malli | U-profiili |
| ROHS-vaatimusten mukainen | kyllä |
| Enimmäisvetokuormitus | 5 kN |
| Seinäkannakkeen pituus 200 | 2,7 kN |
| Seinäkannakkeen pituus 400 | 1,5 kN |
| Koko | 50x30x200 |
| Pinta | kirkas, jälkikäsitelty |
| Materiaali | teräs, ruostumaton 1.4571 |
| Väri | ruostumaton teräs |
| Tuotesarja | US 3K -sarja |

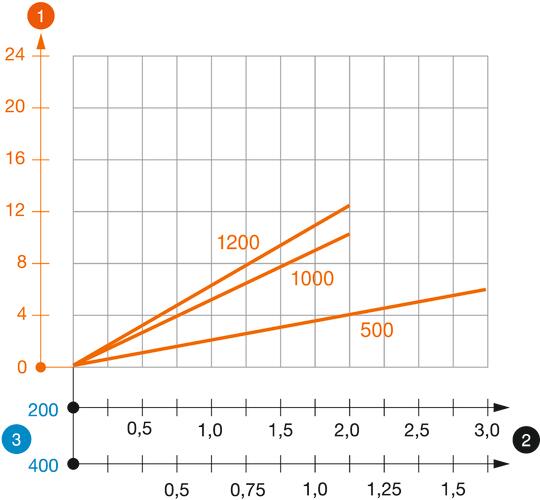

Kattokannakkeen pään taipuminen kannakkeen sallitussa kuormituksessa
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
Seinäkannakkeen pituus mm
Kuormituskäyrä kannakepituuksilla mm
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 2,8866 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 2,8866 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
| EPD, varmennettu | joo |
|---|---|
| EPD viimeinen voimassaolopäivä | 10.07.2029 |
| Rekisteröintinumero EPD | EPD-KTO-17.0 |
| EPD-standardi / LCA-standardi (standardit) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Asennustarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Ohjeet ja neuvot (2)
Tuotekuvat (2)
Variants
Type
Pituus
Väri
Item no.
US 3 K 20 A4
200
ruostumaton teräs
6342375
US 3 K 40 A4
400
ruostumaton teräs
6342379
US 3 K 50 A4
500
ruostumaton teräs
6342381
US 3 K 60 A4
600
ruostumaton teräs
6342389
US 3 K 70 A4
700
ruostumaton teräs
6342391
US 3 K 80 A4
800
ruostumaton teräs
6342393
US 3 K 90 A4
900
ruostumaton teräs
6342395
US 3 K 110 A4
1100
ruostumaton teräs
6342396
US 3 K 100 A4
1000
ruostumaton teräs
6342397
US 3 K 120 A4
1200
ruostumaton teräs
6342398
