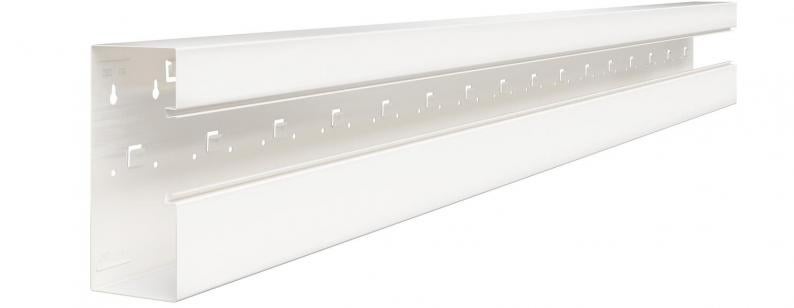

Johtokanava Rapid 80, kanavan pohjamitta 210, kanavan sivumitta 90, epäsymmetrinen

Type GS-A90210RW

Item no. 6278100

EAN 4012195664109

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

6278100 / GS-A90210RW

Pituus

2000 mm

Smallest selling unit: 2 m

Description

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on johtavat kiinnityslaatat teräksisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.

Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämittaisina enintään 3000 mm:n pituisina sekä pinnoitettuna eri RAL- sävyihin. Pinnoitettujen johtokanavien pinnat on suojattu suojateipeillä.

Technical data

Mitat

Pituus	2000 mm
Pohjamitta	210 mm
Korkeus	90 mm

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypoikkipinta	16850 mm²
Halogeeniton	kyllä
Liitettävien väliseinien lukumäärä	1
Kaapelituki	ei
Suojakalvo	kyllä
Jatkokappale	ei
Kotelointiluokka	IP30
Symmetrinen	ei
Rakenne, suorakulmainen	kyllä
Kansien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Kansien asennustapa	sisäpuolinen
Suojaustaso IK-koodi	IK10
Kansi sisältyy toimitukseen	ei
ROHS-vaatimusten mukainen	kyllä
Pohjarei'itys	pohjarei'ityksellä
Kannen leveys	76,5 mm
Käyttöalueen lämpötila min.	-25 °C
Käyttöalueen lämpötila maks.	60 °C

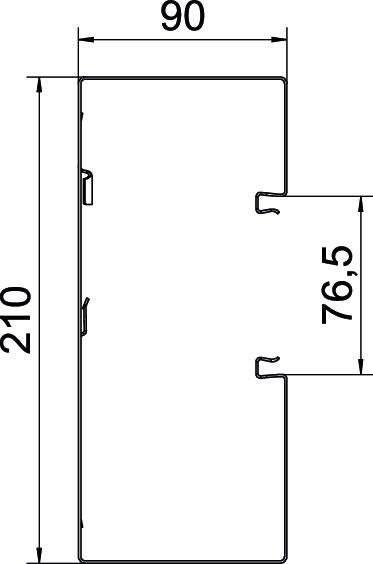

Koko	90x210x2000
Materiaali	teräs
Väri	puhtaanvalkoinen, RAL 9010
Bakteereja torjuva käsittely	ei
Tuotesarja	Rapid 80®

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille	10,3899 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	10,3899 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	m
Declared Unit Quantity	1
