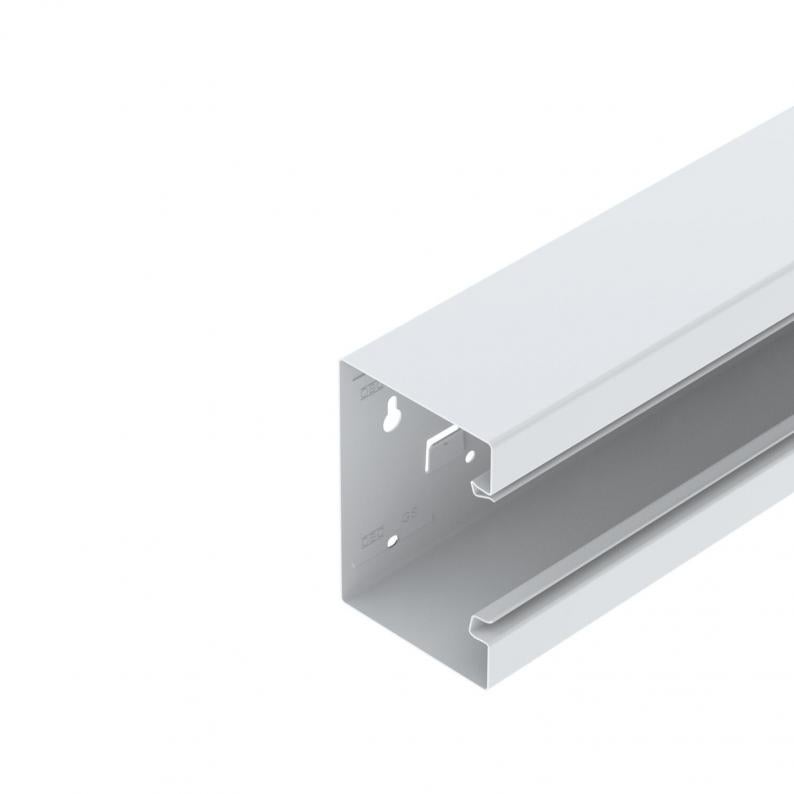

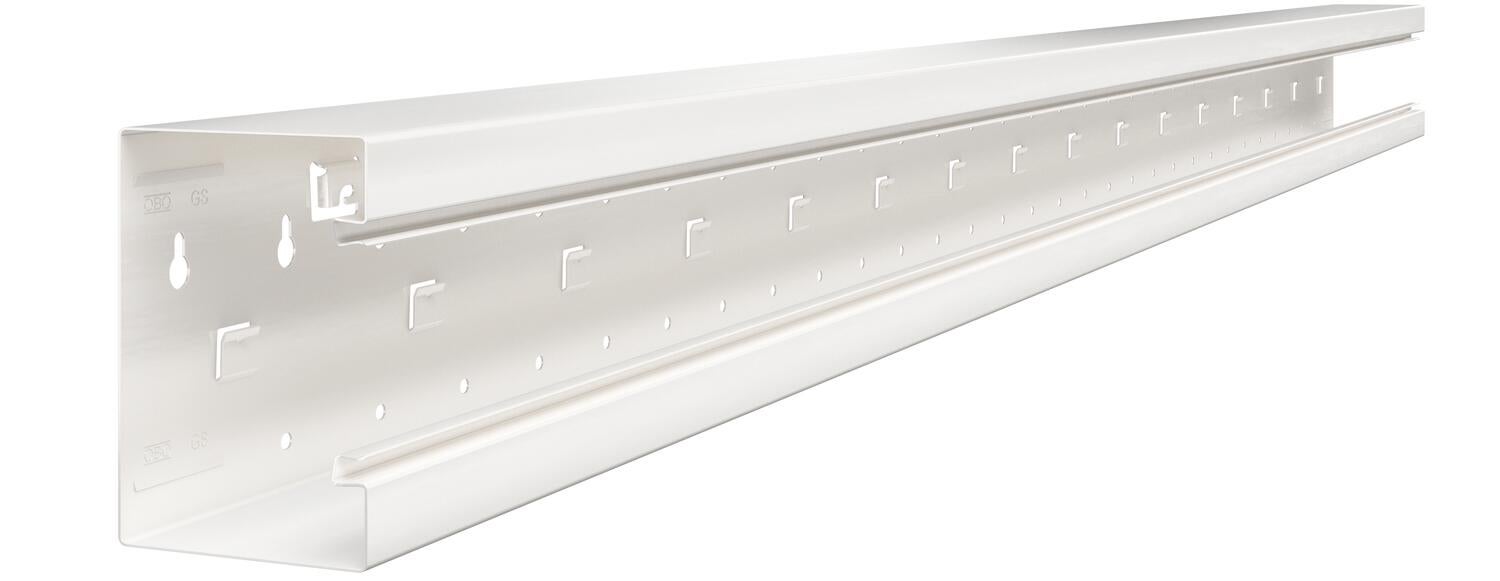

Johtokanava Rapid 80, kanavan pohjamitta 130, kanavan sivumitta 90, symmetrinen

Type GS-S90130RW

Item no. 6277300

EAN 4012195660606

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

6277300 / GS-S90130RW

Pituus

2000 mm

Smallest selling unit: 2 m

Description

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on kiinnikkeet teräspeltisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.

Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 3000 mm pituuksilla sekä pinnoitettuna eri RAL- sävyihin. Johtokanavien pinnat ovat suojattu suojateipein.

Technical data

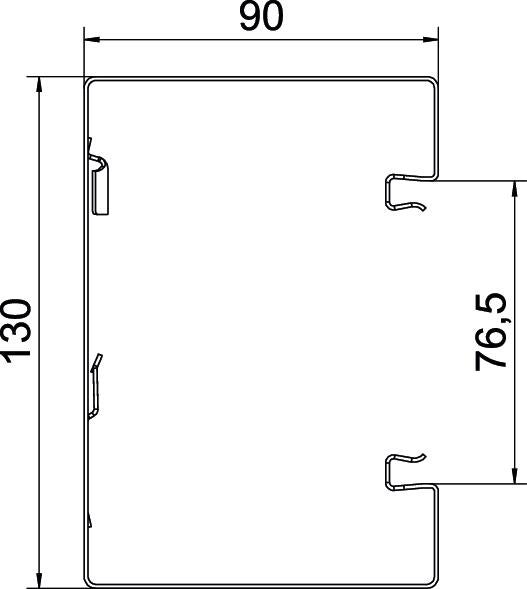

Mitat

Pituus	2000 mm
Pohjamitta	130 mm
Korkeus	90 mm

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypoikkipinta	10050 mm²
Halogeeniton	kyllä
Liitettävien väliseinien lukumäärä	1
Kaapelituki	ei
Suojakalvo	kyllä
Jatkokappale	ei
Kotelointiluokka	IP30
Symmetrinen	kyllä
Rakenne, suorakulmainen	kyllä
Kansien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Kansien asennustapa	sisäpuolinen
Suojaustaso IK-koodi	IK10
Kansi sisältyy toimitukseen	ei
ROHS-vaatimusten mukainen	kyllä
Pohjarei'itys	pohjarei'ityksellä
Kannen leveys	76,5 mm
Käyttöalueen lämpötila min.	-25 °C
Käyttöalueen lämpötila maks.	60 °C
Koko	90x130x2000
Materiaali	teräs
Väri	puhtaanvalkoinen, RAL 9010
Bakteereja torjuva käsittely	ei
Tuotesarja	Rapid 80®

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille	7,472 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	7,472 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	m
Declared Unit Quantity	1
