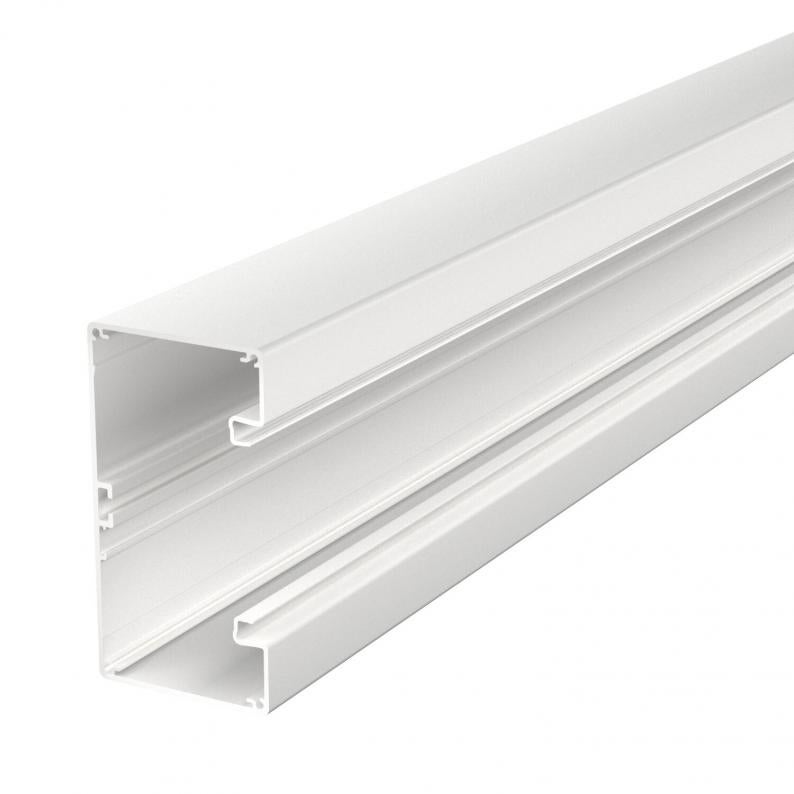

Johtokanava Rapid 80, kanavan pohjamitta 130, kanavan sivumitta 70, symmetrinen
Type GA-S70130RW
Item no. 6279300
EAN 4012195768364
Item no. / Type
Pituus
Smallest selling unit: 2 m
2m
m
Description
Johtokanava ilman pohjarei'itystä sopii suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 6000 mm pituuksilla sekä muilla RAL-värisävyillä pinnoitettuina. Johtokanavien näkyvät pinnat ovat suojattu kalvoilla.
Huomautus:
Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka johtuvat materiaaliin ja menetelmään perustuvasta, sallitusta hajonnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).
Huomautus:
Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka johtuvat materiaaliin ja menetelmään perustuvasta, sallitusta hajonnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).
Kansi pitää tilata erikseen. Suosittelemme kaapelipidikkeiden käyttöä.
Technical data

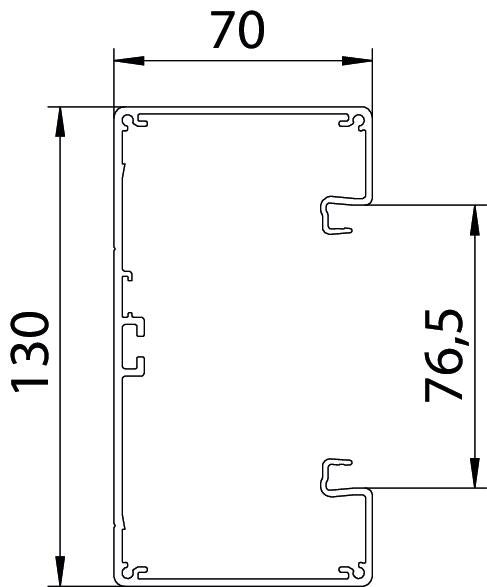

Mitat
| Pituus | 2000 mm |
|---|---|
| Pohjamitta | 130 mm |
| Korkeus | 70 mm |
Tekniset tiedot
| Asennusrei'itys pohjassa | ei |
|---|---|
| Hyötypoikkipinta | 6480 mm² |
| Halogeeniton | kyllä |
| Liitettävien väliseinien lukumäärä | 1 |
| Kaapelituki | ei |
| Suojakalvo | kyllä |
| Jatkokappale | ei |
| Kotelointiluokka | IP30 |
| Symmetrinen | kyllä |
| Rakenne, suorakulmainen | kyllä |
| Kansien lukumäärä | 1 |
| Malli, takaseinä (sisäpuoli) | C-profiili |
| Kansien asennustapa | sisäpuolinen |
| Suojaustaso IK-koodi | IK10 |
| Kansi sisältyy toimitukseen | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Pohjarei'itys | ilman pohjarei'itystä |
| Kannen leveys | 76,5 mm |
| Käyttöalueen lämpötila min. | -25 °C |
| Käyttöalueen lämpötila maks. | 60 °C |
| Koko | 70x130x2000 |
| Materiaali | alumiini |
| Väri | puhtaanvalkoinen, RAL 9010 |
| Bakteereja torjuva käsittely | ei |
| Tuotesarja | Rapid 80® |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 28,2818 kg CO2e / 1 Metri |
|---|---|
| CO₂ Footprint (GWP) | 28,2818 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | m |
| Declared Unit Quantity | 1 |
