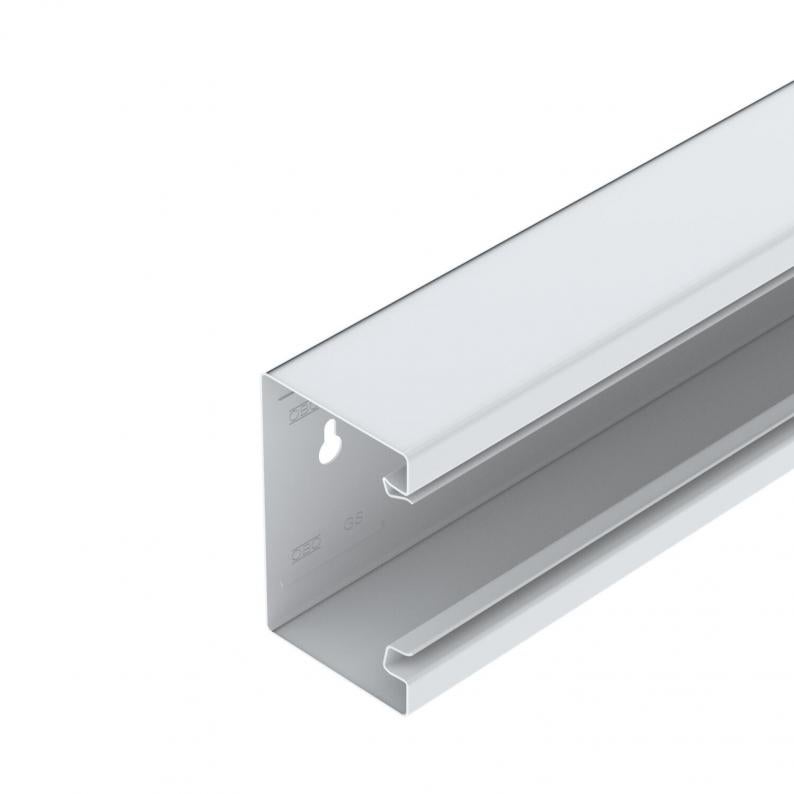

Johtokanava Rapid 80, kanavan pohjamitta 110, kanavan sivumitta 70, symmetrinen

Type GS-S70110RW

Item no. 6277000

EAN 4012195658726

Tietolehti (PDF)

Vaatimustenmukaisuusvakuutus (PDF)

RoHS Vaatimustenmukaisuusvakuutus (PDF)

REACH Vaatimustenmukaisuusvakuutus (PDF)

Show all variants

Item no. / Type

6277000 / GS-S70110RW

Pituus

2000 mm

Smallest selling unit: 2 m

Description

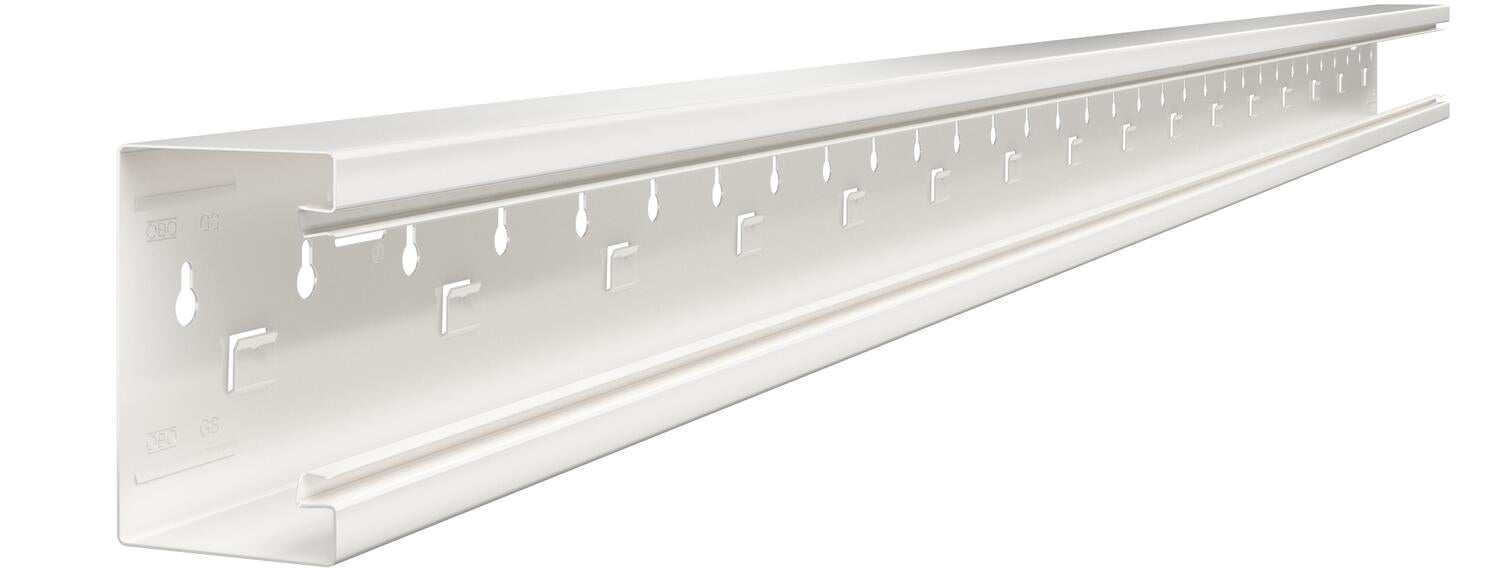

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on kiinnikkeet teräspeltisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.
Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämittaisina enintään 3000m:n pituisina sekä pinnoitettuna eri RAL- sävyihin. Johtokanavien pinnat ovat suojattu suojateipein.

Technical data

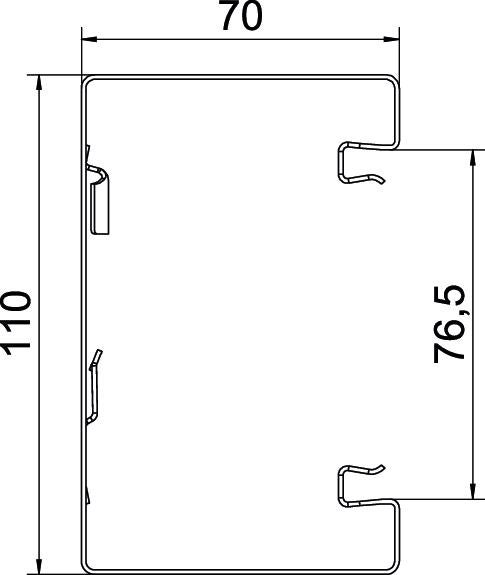

Mitat

Pituus	2000 mm
Pohjamitta	110 mm
Korkeus	70 mm

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypoikkipinta	6036 mm²
Halogeeniton	kyllä
Liitettävien väliseinien lukumäärä	1
Kaapelituki	ei
Suojakalvo	kyllä
Jatkokappale	ei
Kotelointiluokka	IP30
Symmetrinen	kyllä
Rakenne, suorakulmainen	kyllä
Kansien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Kansien asennustapa	sisäpuolinen
Suojaustaso IK-koodi	IK10
Kansi sisältyy toimitukseen	ei
ROHS-vaatimusten mukainen	kyllä
Pohjarei'itys	pohjarei'ityksellä
Kannen leveys	76,5 mm
Käyttöalueen lämpötila min.	-25 °C
Käyttöalueen lämpötila maks.	60 °C
Koko	70x110x2000
Materiaali	teräs
Väri	puhtaanvalkoinen, RAL 9010
Bakteereja torjuva käsittely	ei
Tuotesarja	Rapid 80®

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille	5,993 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	5,993 kg CO₂e
CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
Declared Unit	m
Declared Unit Quantity	1
