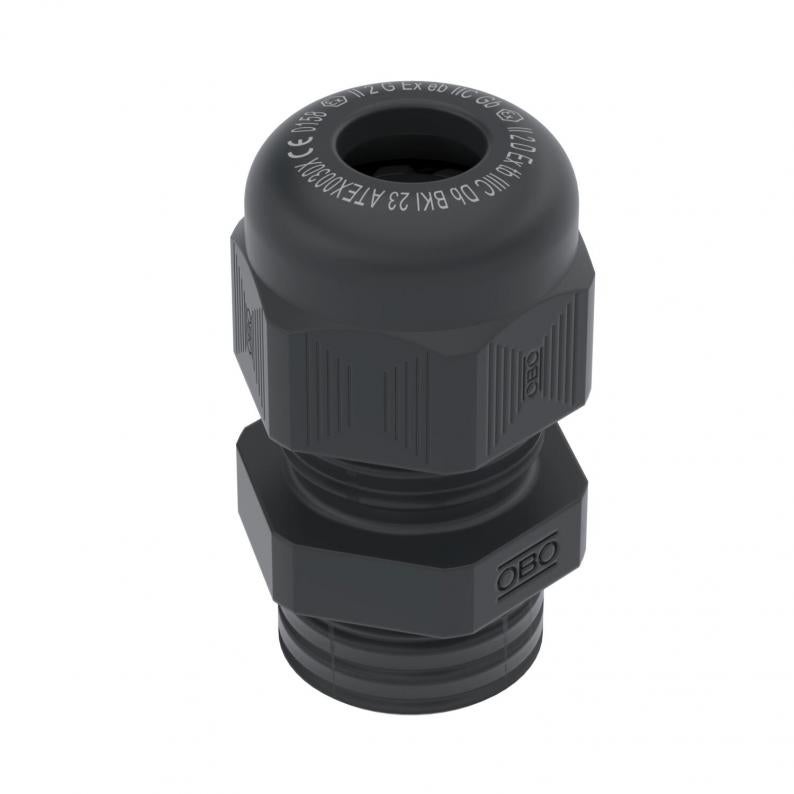

Holkkitiiviste, EX-suojattu, metrinen kierre, musta
Type VTEC EX M16 SW
Item no. 2050315
EAN 4012195594857
Item no. / Type / E-No.
Kierre
Smallest selling unit: 50 Kappale
50Kappale
Kappale
Description
Kaapelin holkkitiiviste EY-tyyppihyväksynnällä kojeille ja suojajärjestelmille, joita tarkoituksensa mukaisesti käytetään räjähdysvaarallisilla alueilla. Direktiivi 2014/34/EU.
EY-tyyppitarkastustodistuksen numero: BKI23ATEX0030 X.
Metrisellä kierteellä IEC 423 mukaan.
Tiiviste kloropreeni-/nitriilikumista, valetut tiivistyshuulet, sen vuoksi ei tarvita tiivistettä kierteille.
Suojausluokka IP 68 3 bar.
EY-tyyppitarkastustodistuksen numero: BKI23ATEX0030 X.
Metrisellä kierteellä IEC 423 mukaan.
Tiiviste kloropreeni-/nitriilikumista, valetut tiivistyshuulet, sen vuoksi ei tarvita tiivistettä kierteille.
Suojausluokka IP 68 3 bar.
Technical data
Tekniset tiedot
| Iskunkestävä | ei |
|---|---|
| Halogeeniton | kyllä |
| Lasikuituvahvisteinen | ei |
| räjähdyksenkestävä | kyllä |
| Vedonpoistomahdollisuus | ei |
| Kotelointiluokka | IP68 |
| Kierre | M16 x 1,5 |
| Ex-alueelle | kyllä |
| Kierretyyppi | metrinen |
| Taipumissuoja | ei |
| Vastamutterilla | ei |
| Useita tiivisteitä | ei |
| Nauhakaapelin holkkitiiviste | ei |
| Tiivistetyyppi | Tiivisterengas |
| Halkaistava holkkitiiviste | ei |
| Ex-vyöhykkeelle, kaasu | 1, 2 |
| Ex-vyöhykkeelle, pöly | 21, 22 |
| Kierteen nousu | 1,5 mm |
| Kierteen nimelliskoko | 16 |
| Kuusiokanta, kulmamitta | 21 mm |
| Tiivistysalue D min. | 5 mm |
| Tiivistysalue D maks. | 8 mm |
| Avainkoko | 19 |
| Malli | suora |
| ROHS-vaatimusten mukainen | kyllä |
| Kierteen pituus | 8 mm |
| Epävakaa kiristysmomentti | 2,75 Nm |
| Käyttöalueen lämpötila min. | -10 °C |
| Käyttöalueen lämpötila maks. | 40 °C |
| Koko | M16 |
| Materiaali | Polyamidii |
| Väri | musta |
| Tuotesarja | BlackLine, Ex, V-TEC |
Mitat
| Mitta G | M16 mm |
|---|---|
| Mitta L min. | 21 mm |
| Mitta L maks. | 27 mm |
| Mitta L1 | 8 mm |
| Mitta L2 | 5 mm |
| Mitta E | 21 mm |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 0,0363 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,0363 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
