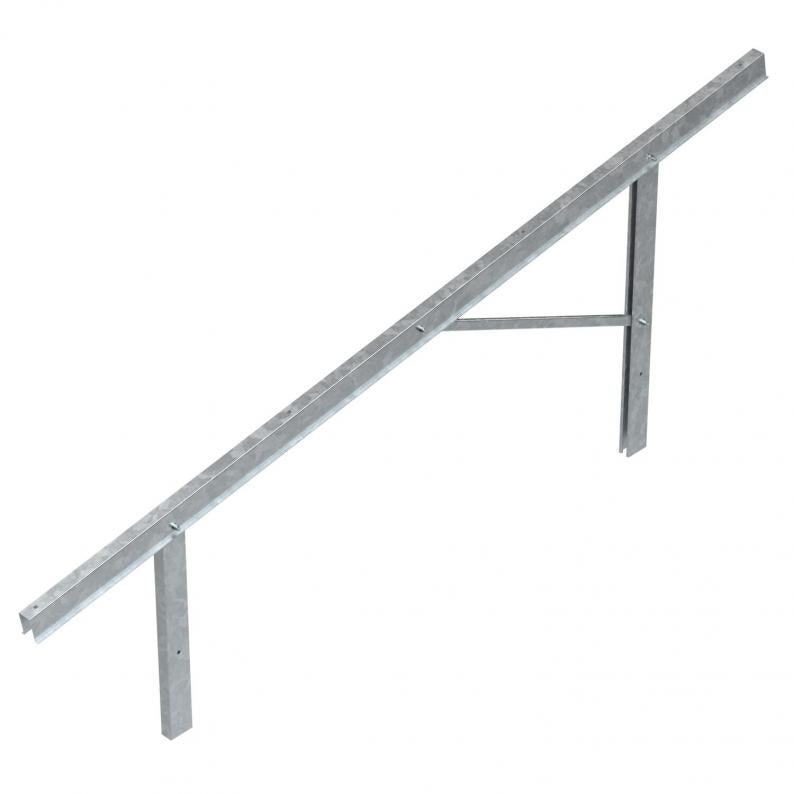

Esiasennettu teline aurinkopaneelien asennukseen, asennus maan pinnalle
Type VT 10L FT
Item no. 5901554
EAN 4012197394608
Item no. / Type
Pituus
Kaltevuuskulma min.
Kaltevuuskulma maks.
DELIVERY TIME ON REQUEST
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Esiasennettu teline pienenä, keskikokoisena tai suurena rakenteena aurinkopaneelien asennuksessa maan pinnalle asennuskiskoilla ja pääty-/keskikiinnikkeillä. Asennus paaluprofiileilla maaperään tai jaloilla betoniperustuksiin.
Technical data

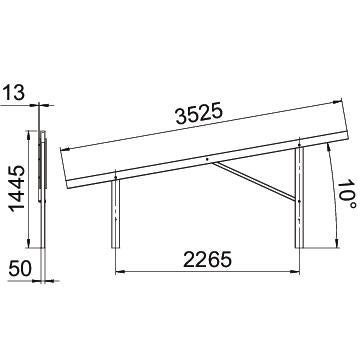

Mitat
| Pituus | 3489 mm |
|---|---|
| Pohjamitta | 93 mm |
| Korkeus | 1445 mm |
| Mitta L | 3625 mm |
| Mitta H | 1445 mm |
| Mitta l | 2265 mm |
| Kulma α | 10 |
Tekniset tiedot
| Säädettävä | ei |
|---|---|
| Kaltevuuskulma min. | 10 ° |
| Kaltevuuskulma maks. | 10 ° |
| Koko | 3489x91x1445 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Asennuskanava integroitu | ei |
| Asennuskanava tarvittaessa | kyllä |
| Soveltuu kattomateriaalille | Muuta |
| Katon läpivienti välttämätön | ei |
| Suunta | pystysuora |
| Kiinnitys | tuetta seisova |
| Aurinkosähkölaitteiston asennusjärjestelmän asennustapa | Lattia |
| Moduulin leveys min. | 990 mm |
| Moduulin leveys maks. | 1310 mm |
| Moduulin korkeus min. | 20 mm |
| Moduulin korkeus maks. | 50 mm |
| Moduulin pituus min. | 2100 mm |
| Moduulin pituus maks. | 2400 mm |
| Tuotesarja | Magic PV Field |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 77,357 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 77,357 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Kaltevuuskulma min.
Kaltevuuskulma maks.
Item no.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
