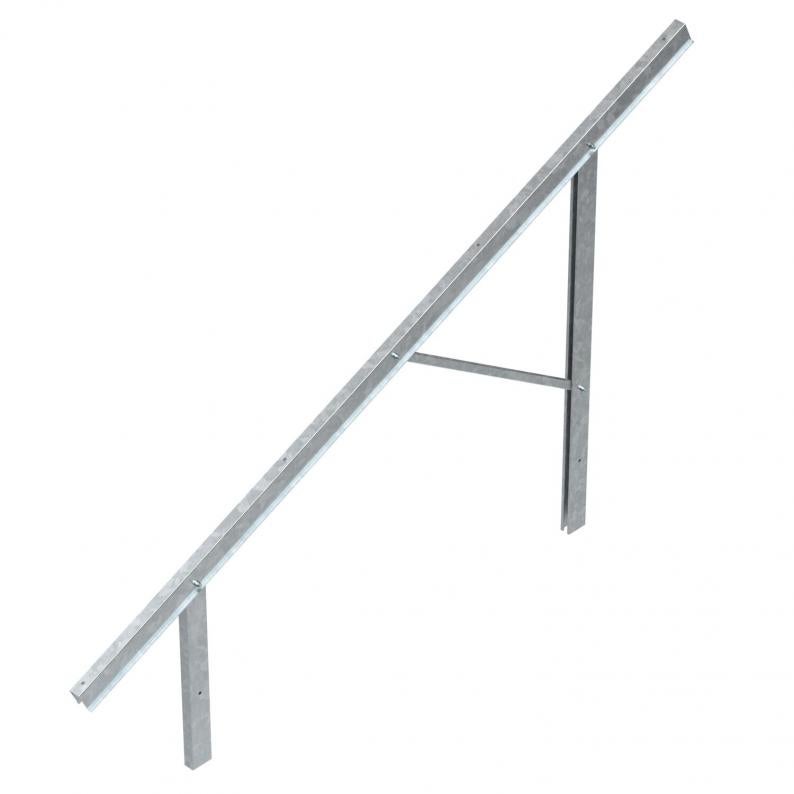

Esiasennettu teline aurinkopaneelien asennukseen, asennus maan pinnalle
Type VT 25L FT
Item no. 5901560
EAN 4012197394660
Item no. / Type
Pituus
Kaltevuuskulma min.
Kaltevuuskulma maks.
DELIVERY TIME ON REQUEST
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Esiasennettu teline pienenä, keskikokoisena tai suurena rakenteena aurinkopaneelien asennuksessa maan pinnalle asennuskiskoilla ja pääty-/keskikiinnikkeillä. Asennus paaluprofiileilla maaperään tai jaloilla betoniperustuksiin.
Technical data

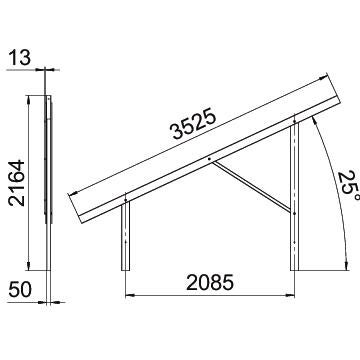

Mitat
| Pituus | 3236 mm |
|---|---|
| Pohjamitta | 93 mm |
| Korkeus | 2160 mm |
| Mitta L | 3525 mm |
| Mitta H | 2164 mm |
| Mitta l | 2085 mm |
| Kulma α | 25 |
Tekniset tiedot
| Säädettävä | ei |
|---|---|
| Kaltevuuskulma min. | 25 ° |
| Kaltevuuskulma maks. | 25 ° |
| Koko | 3236x91x2160 |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Väri | sinkki |
| Asennuskanava integroitu | ei |
| Asennuskanava tarvittaessa | kyllä |
| Soveltuu kattomateriaalille | Muuta |
| Katon läpivienti välttämätön | ei |
| Suunta | pystysuora |
| Kiinnitys | tuetta seisova |
| Aurinkosähkölaitteiston asennusjärjestelmän asennustapa | Lattia |
| Moduulin leveys min. | 990 mm |
| Moduulin leveys maks. | 1310 mm |
| Moduulin korkeus min. | 20 mm |
| Moduulin korkeus maks. | 50 mm |
| Moduulin pituus min. | 2100 mm |
| Moduulin pituus maks. | 2400 mm |
| Tuotesarja | Magic PV Field |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 82,9081 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 82,9081 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
Accessories
Asennustarvikkeet
Järjestelmätarvikkeet
Article
Type
Item no.
Amount
Downloads
0 selected
Tietolehti (1)
Luettelot ja esitteet (1)
Tuotekuvat (2)
3D-tietojen lataus (1)
Variants
Type
Pituus
Kaltevuuskulma min.
Kaltevuuskulma maks.
Item no.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Pituus
Kaltevuuskulma min.
Kaltevuuskulma maks.
VT 10S FT
Item no.
5901550
Pituus
2689
Kaltevuuskulma min.
10
Kaltevuuskulma maks.
10
VT 10M FT
Item no.
5901552
Pituus
3110
Kaltevuuskulma min.
10
Kaltevuuskulma maks.
10
VT 10L FT
Item no.
5901554
Pituus
3489
Kaltevuuskulma min.
10
Kaltevuuskulma maks.
10
VT 25S FT
Item no.
5901556
Pituus
2517
Kaltevuuskulma min.
25
Kaltevuuskulma maks.
25
VT 25M FT
Item no.
5901558
Pituus
2898
Kaltevuuskulma min.
25
Kaltevuuskulma maks.
25
VT 25L FT
Item no.
5901560
Pituus
3236
Kaltevuuskulma min.
25
Kaltevuuskulma maks.
25
VT 30S FT
Item no.
5901562
Pituus
2732
Kaltevuuskulma min.
30
Kaltevuuskulma maks.
30
VT 30M FT
Item no.
5901564
Pituus
2779
Kaltevuuskulma min.
30
Kaltevuuskulma maks.
30
VT 30L FT
Item no.
5901566
Pituus
3104
Kaltevuuskulma min.
30
Kaltevuuskulma maks.
30
