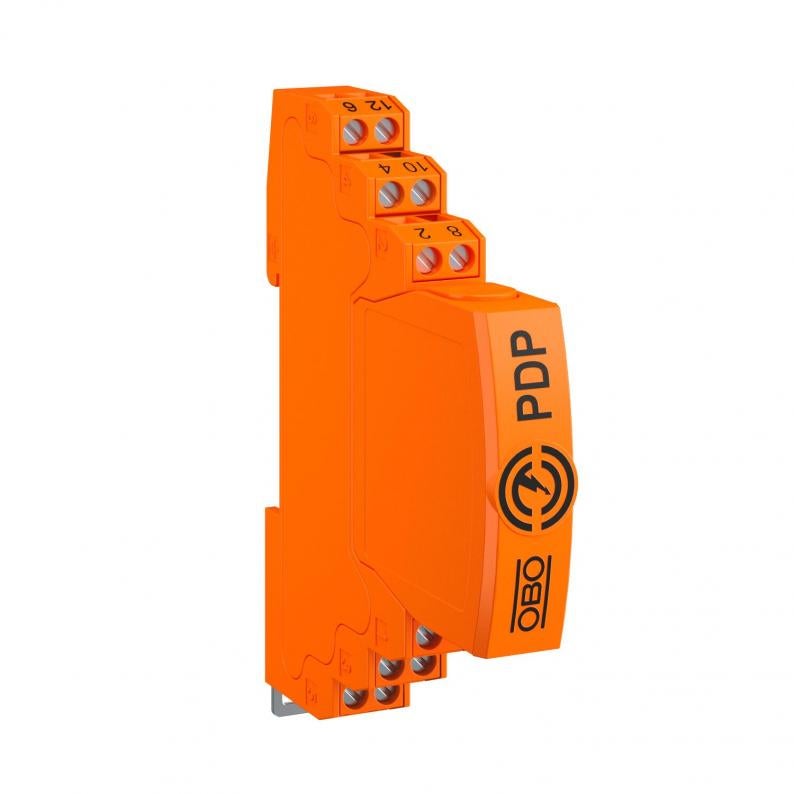

Datalinjojen ylijännitesuoja pistoliitännällä, 2-napainen, epäsuora suojamaadoitus, 24 V
Type PDP-2-24-I
|Item no. 5080313
|EAN 4012196741960
Item no. / Type
5080313 / PDP-2-24-I
Napojen lukumäärä
2
Liittimet
Liitin
Korkein jatkuva jännite AC
21 V
Korkein jatkuva jännite DC
30 V
Malli
2-napainen
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Kytkettävä datakaapelin suojaus, tyyppi T1+T2/D1+C2 käytettäväksi mittaus- ja ohjaustekniikassa
• Monijohtojärjestelmien suojalaite • Suora häiriösuojauksen potentiaalintasauskytkentä • Taajuusalue jopa 100 MHz • Maadoitus DIN-kiskon tai liitäntäjohdon kautta • Asennuksen leveys 12,5 mm • Järjestelmän korkea käytettävyys – ei signaalin keskeytystä ilman suojausmoduulia
Käyttö: MCR-tiedonsiirtolaitteiden yleinen salama- ja ylijännitesuojaus.
• Monijohtojärjestelmien suojalaite • Suora häiriösuojauksen potentiaalintasauskytkentä • Taajuusalue jopa 100 MHz • Maadoitus DIN-kiskon tai liitäntäjohdon kautta • Asennuksen leveys 12,5 mm • Järjestelmän korkea käytettävyys – ei signaalin keskeytystä ilman suojausmoduulia
Käyttö: MCR-tiedonsiirtolaitteiden yleinen salama- ja ylijännitesuojaus.
Technical data

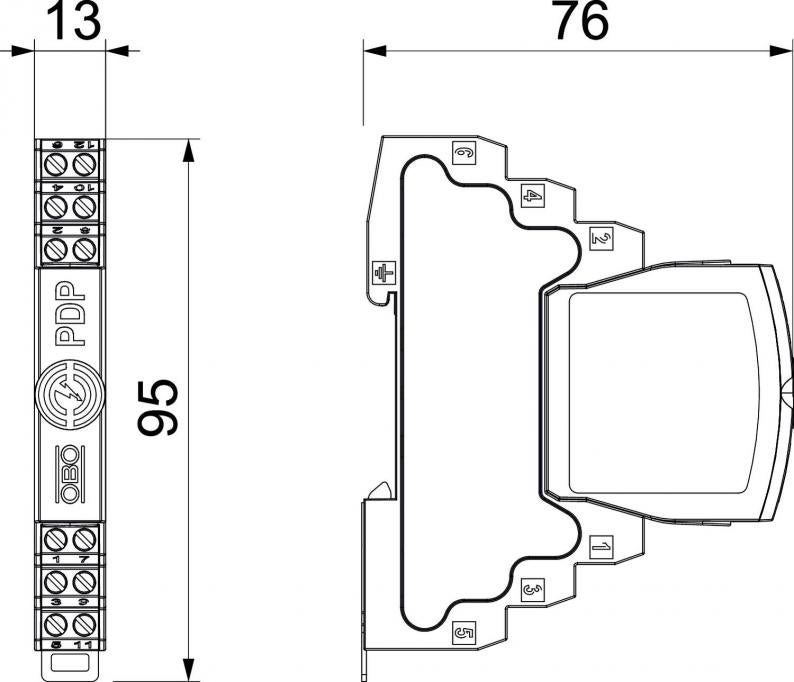

Mitat
| Pituus | 76 mm |
|---|---|
| Pohjamitta | 13 mm |
| Korkeus | 95 mm |
Tekniset tiedot
| Napojen lukumäärä | 2 |
|---|---|
| Pitkittäisvastus | 1.2 ± 5% |
| Merkinanto laitteessa | ei ole |
| Liittimet | Liitin |
| Suojaustaso johdin - johdin | 150 V |
| Suojaustaso johdin - maa | 1600 V |
| Kotelointiluokka | IP20 |
| Tarkastusstandardi | IEC 61643-21 |
| Sarjavastus johdinta kohden | 1,2 Ω ± 5% |
| Nimellispurkausvirta In C2 mukaan (yhteensä) | 20 kA |
| Kapasitanssi (johdin-johdin) | ≤30 pF |
| Kapasitanssi (johdin-maa) | ≤30 pF |
| Maadoitus: | Kytkentäkaapeli/asennuskisko |
| Asennus, tulo/lähtö | Liittimet ruuveilla |
| Suojan liitäntä | kyllä |
| Suojaus | välillisesti |
| Syöksyvirran kestävyys johdin - johdin | 10 kV / 5 kA |
| Syöksyvirran kestävyys johdin - maa | 10 kV / 5 kA |
| Kokonaispurkauskyky (10/350) | 2,5 kA |
| Kokonaispurkauskyky (8/20) | 20 kA |
| Suojaustaso suoja - maa (S-PE) | 1300 V |
| Nimelliskuormitusvirta DC | 0,6 A |
| Nimelliskuormitusvirta AC | 0,425 A |
| Korkein jatkuva jännite AC | 21 V |
| Korkein jatkuva jännite DC | 30 V |
| Nimellispurkausvirta (8/20 µs) | 10 kA |
| Rajataajuus | 100 MHz |
| Malli | 2-napainen |
| SPD standardin IEC 61643-21 mukaan | Luokka I+II / D1+C2 |
| Kategorie | Tyyppi T1+T2 / D1+C2 |
| ROHS-vaatimusten mukainen | kyllä |
| SPD standardin IEC 61643-1 mukaan | Luokat I+II |
| SPD standardin EN 61643-11 mukaan | Tyyppi 1+2 |
| LPZ | 0→2 |
| Sykäysvirta | 2,5 kA |
| Väliinkytkentävaimennus (insertion loss) | ≤3 dB |
| Kaapelin poikkipinta-ala, jäykkä maks. | 2,5 mm² |
| Kaapelin poikkipinta-ala, monilankainen min. | 0,14 mm² |
| Kaapelin poikkipinta-ala, monilankainen maks. | 2,5 mm² |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 24V |
Liitäntämahdollisuudet
| Kaapelin poikkipinta-ala, jäykkä min. | 0,14 mm² |
|---|---|
| Kaapelin poikkipinta-ala, joustava min. | 0,14 mm² |
| Kaapelin poikkipinta-ala, joustava maks. | 1,5 mm² |
Environmental Data
| CO2-jalanjälki (GWP) kehdosta portille | 0,4264 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,4264 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Kappale |
| Declared Unit Quantity (LCA) | 1 |
