Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT
Type BS-U1-M-34 FT
Item no. 1186529
EAN 4012196849956
Item no. / Type
1186529 / BS-U1-M-34 FT
Maks. Kiristysmomentti
3 Nm
Kiinnitysalue D min.
28 mm
Kiinnitysalue D maks.
34 mm
Smallest selling unit: 100 Kappale
100Kappale
Kappale
Description

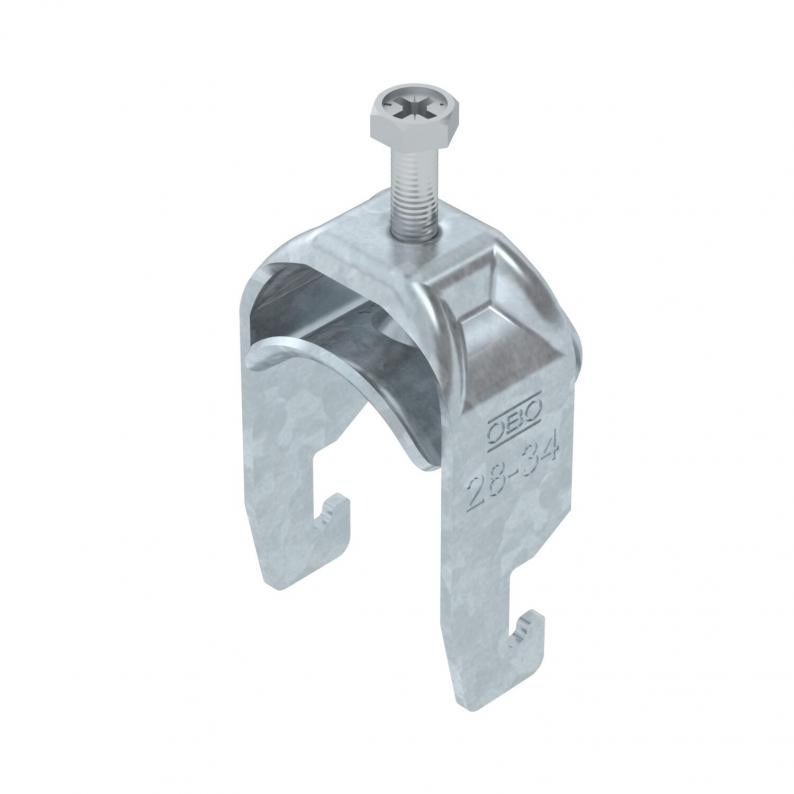

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technical data

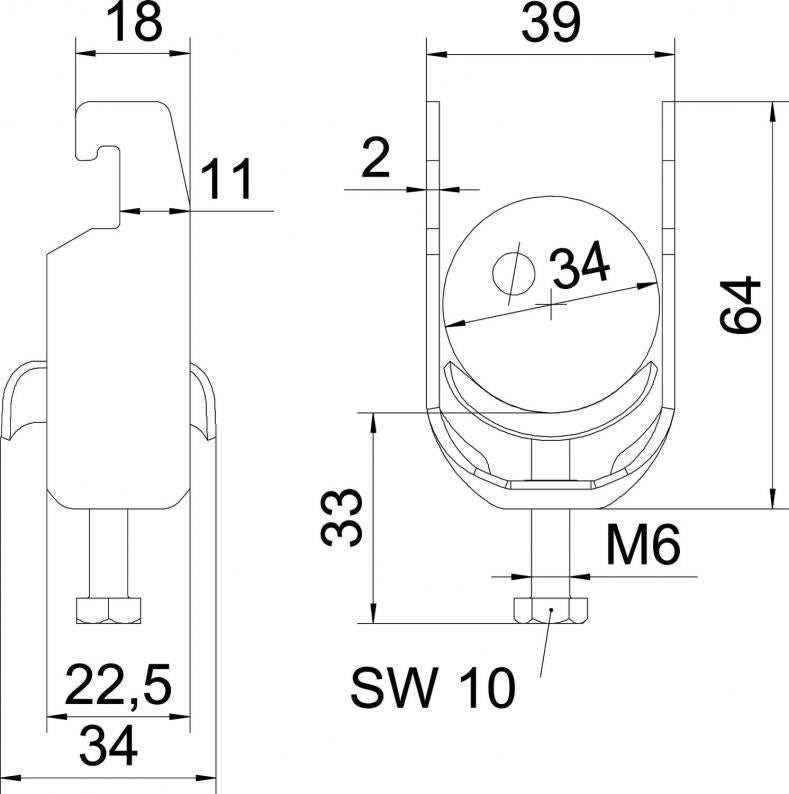

Mitat
| Pituus | 22,5 mm |
|---|---|
| Pohjamitta | 39 mm |
| Korkeus | 64 mm |
| Mitta L | 34 mm |
| Mitta A | 22,5 mm |
| Mitta B | 39 mm |
| Mitta H | 64 mm |
| Mitta t | 2 mm |
| Mitta C | 34 mm |
| Mitta G (mm) | M6 |
Tekniset tiedot
| Palonkestävyys | kyllä |
|---|---|
| Levyn paksuus | 2 mm |
| asennusputken halkaisijalle, min. | 28 mm |
| asennusputken halkaisijalle, maks. | 34 mm |
| Rakoleveys | 10 mm |
| kiskolle rakovälillä (välillä) min. | 18 mm |
| kiskolle rakovälillä (välillä) maks. | 22 mm |
| Halogeeniton | kyllä |
| Kierre | M6 |
| Metallivanteella | kyllä |
| Pituus, ulkomitat | 34 mm |
| Kaapelien/asennusputkien lukumäärä | 1 |
| Lisäys, pinta | kuumasinkitty |
| Lisäys, materiaali | teräs |
| Maks. Kiristysmomentti | 3 Nm |
| Asennustapa | Asennuskisko |
| ROHS-vaatimusten mukainen | kyllä |
| Kiinnitysalue D min. | 28 mm |
| Kiinnitysalue D maks. | 34 mm |
| Koko | 28-34mm |
| Pinta | = upottamalla kuumasinkitty |
| Materiaali | teräs |
| Vastavanteella | ei |
| Vanteen valmistusmateriaali | teräs |
| Tuotesarja | 2056 / 2058 |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 0,1597 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,1597 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
