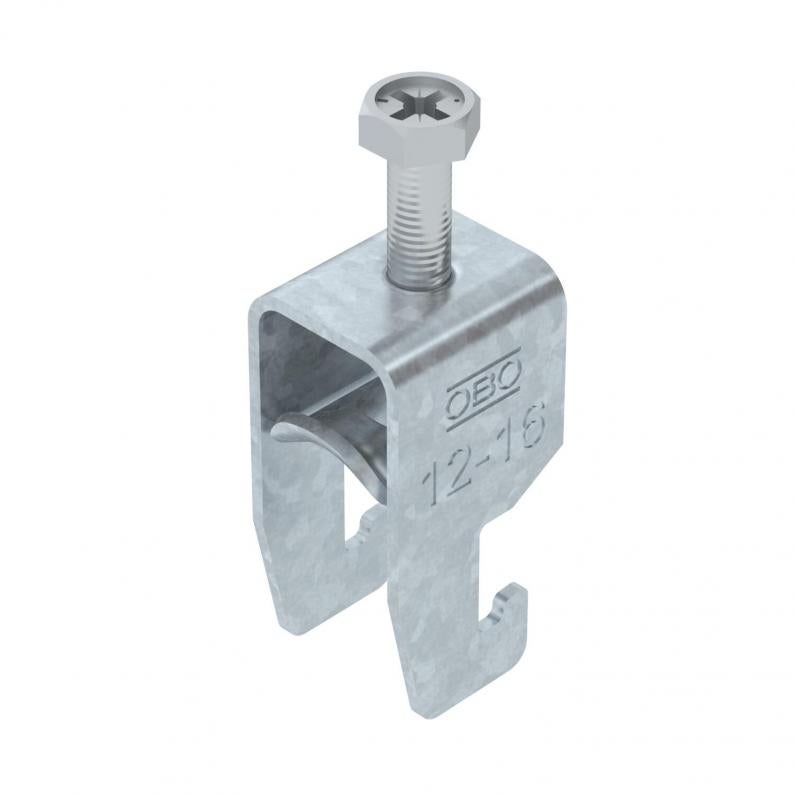

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Type BS-U1-M-16 FT
Item no. 1186509
EAN 4012196849826
Show all variants
Item no. / Type
Maks. Kiristysmomentti
Kiinnitysalue D min.
Kiinnitysalue D maks.

Smallest selling unit: 100 Kappale

Kappale

Description

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Rakoväli 18 mm
  • Rakoväli 22 mm
  • Kaarikiinnike C-asennuskiskolle, rakoväli 18-22 mm
  • Paloluokka E30
  • Paloluokka E60
  • Paloluokka E90
  • CO₂-jalanjälki (PCF)

Technical data

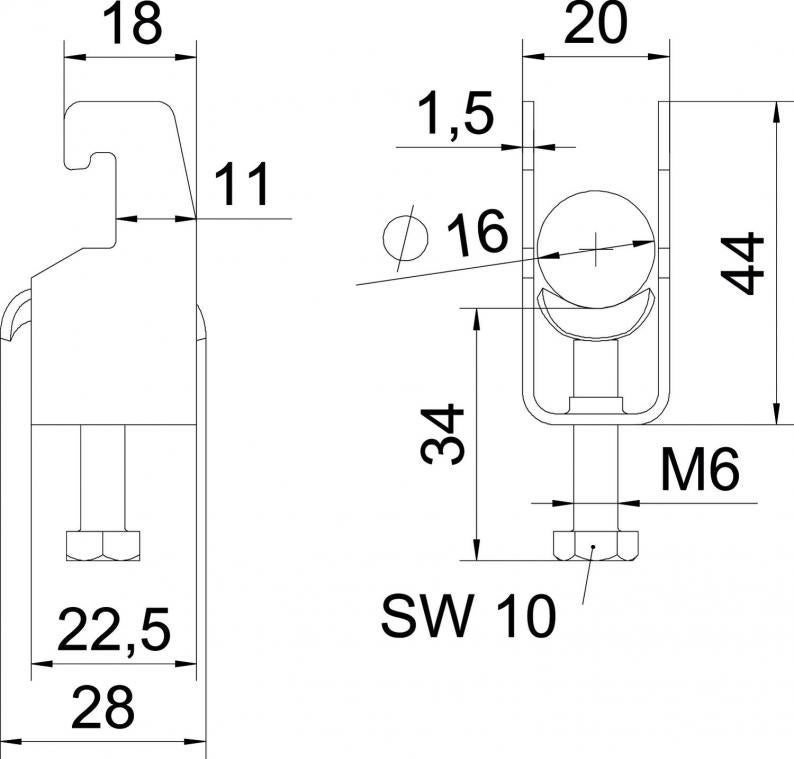

Mitat

Pituus22,5 mm
Pohjamitta20 mm
Korkeus44 mm
Mitta L34 mm
Mitta A22,5 mm
Mitta B20 mm
Mitta H44 mm
Mitta t1,5 mm
Mitta C28 mm
Mitta G (mm)M6

Tekniset tiedot

Palonkestävyyskyllä
Levyn paksuus1,5 mm
asennusputken halkaisijalle, min.12 mm
asennusputken halkaisijalle, maks.16 mm
Rakoleveys10 mm
kiskolle rakovälillä (välillä) min.18 mm
kiskolle rakovälillä (välillä) maks.22 mm
Halogeenitonkyllä
KierreM6
Metallivanteellakyllä
Pituus, ulkomitat28 mm
Kaapelien/asennusputkien lukumäärä1
Lisäys, pintakuumasinkitty
Lisäys, materiaaliteräs
Maks. Kiristysmomentti3 Nm
AsennustapaAsennuskisko
ROHS-vaatimusten mukainenkyllä
Kiinnitysalue D min.12 mm
Kiinnitysalue D maks.16 mm
Koko12-16mm
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Vastavanteellaei
Vanteen valmistusmateriaaliteräs
Tuotesarja2056 / 2058

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille0,0897 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)0,0897 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared UnitKappale
Declared Unit Quantity1

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Sertifikaatit (3)
Ohjeet ja neuvot (1)
Tuotekuvat (2)
3D-tietojen lataus (1)

Variants

Maks. Kiristysmomentti
Kiinnitysalue D min.
Kiinnitysalue D maks.
BS-U1-M-12 FT
Item no.
1186502
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
8
Kiinnitysalue D maks.
12
BS-U1-M-16 FT
Item no.
1186509
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
12
Kiinnitysalue D maks.
16
BS-U1-M-22 FT
Item no.
1186516
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
16
Kiinnitysalue D maks.
22
BS-U1-M-28 FT
Item no.
1186522
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
22
Kiinnitysalue D maks.
28
BS-U1-M-34 FT
Item no.
1186529
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
28
Kiinnitysalue D maks.
34
BS-U1-M-40 FT
Item no.
1186536
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
34
Kiinnitysalue D maks.
40
BS-U1-M-46 FT
Item no.
1186542
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
40
Kiinnitysalue D maks.
46
BS-U1-M-52 FT
Item no.
1186549
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
46
Kiinnitysalue D maks.
52
BS-U1-M-58 FT
Item no.
1186556
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
52
Kiinnitysalue D maks.
58
BS-U1-M-64 FT
Item no.
1186562
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
58
Kiinnitysalue D maks.
64
BS-U1-M-70 FT
Item no.
1186569
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
64
Kiinnitysalue D maks.
70
BS-U1-M-76 FT
Item no.
1186576
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
70
Kiinnitysalue D maks.
76
BS-U1-M-82 FT
Item no.
1186582
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
76
Kiinnitysalue D maks.
82
BS-U1-M-90 FT
Item no.
1186589
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
82
Kiinnitysalue D maks.
90
BS-U1-M-100 FT
Item no.
1186597
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
90
Kiinnitysalue D maks.
100
