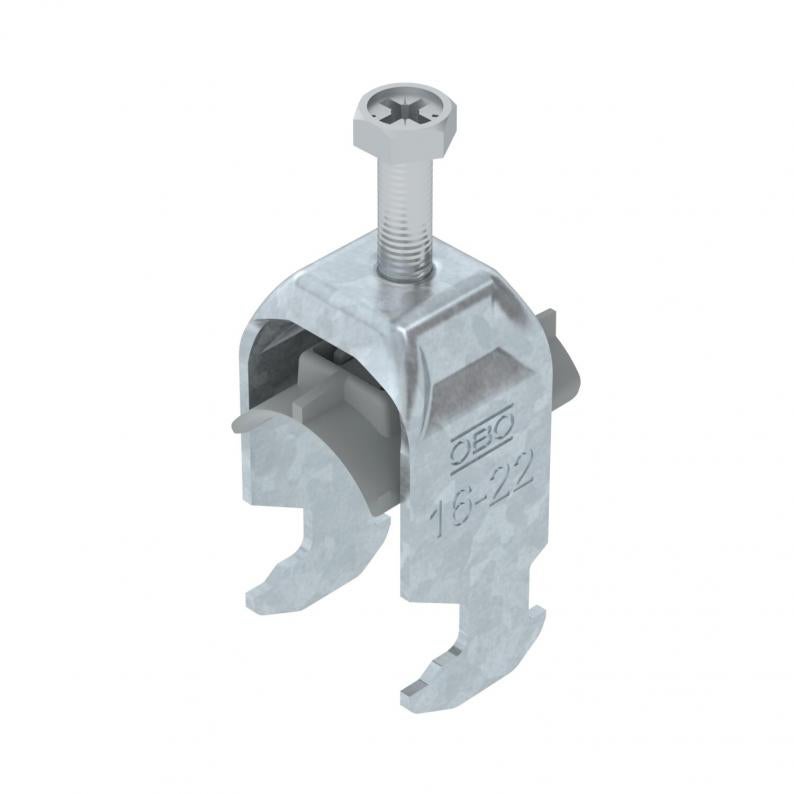

Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT

Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT

Type BS-H1-K-22 FT
|
Item no. 1186216
|
EAN 4012196847013
Show all variants
Item no. / Type
Maks. Kiristysmomentti
Kiinnitysalue D min.
Kiinnitysalue D maks.

Smallest selling unit: 100 Kappale

Kappale

Description

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Rakoväli 16-17 mm
  • Kaarikiinnike C-asennuskiskolle, rakoväli 16-17 mm
  • CO₂-jalanjälki (PCF)
  • Pakkaus, ei sisällä muovia
  • Pakkaus kokonaan kierrätetystä pakkauskartongista

Technical data

Mitat

Pituus22,5 mm
Pohjamitta27 mm
Korkeus52 mm
Mitta L35 mm
Mitta A22,5 mm
Mitta B27 mm
Mitta H52 mm
Mitta t1,5 mm
Mitta C34 mm
Mitta G (mm)M6

Tekniset tiedot

Levyn paksuus1,5 mm
asennusputken halkaisijalle, min.16 mm
asennusputken halkaisijalle, maks.22 mm
Rakoleveys10 mm
kiskolle rakovälillä (välillä) min.16 mm
kiskolle rakovälillä (välillä) maks.17 mm
Halogeenitonkyllä
KierreM6
Muovikannattimellakyllä
Pituus, ulkomitat34 mm
Kaapelien/asennusputkien lukumäärä1
Lisäys, pintakuumasinkitty
Lisäys, materiaaliteräs
Maks. Kiristysmomentti3 Nm
AsennustapaAsennuskisko
ROHS-vaatimusten mukainenkyllä
Kiinnitysalue D min.16 mm
Kiinnitysalue D maks.22 mm
Koko16-22mm
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Vastavanteellaei
Vanteen valmistusmateriaalimuovi
Vanteen valmistusmateriaalin laatupolypropeeni
Tuotesarja2056 / 2058

Environmental Data

Pakkaus kokonaan kierrätetystä pakkauskartongistajoo
Pakkaus, ei sisällä muoviajoo
CO2-jalanjälki (GWP) kehdosta portille0,0942 kg CO2e / 1 Kappale

Downloads

0 selected

Tietolehti (1)
Luettelot ja esitteet (2)
Ilmoitus (5)
Sertifikaatit (1)
Ohjeet ja neuvot (1)
Tuotekuvat (2)
3D-tietojen lataus (1)

Variants

Maks. Kiristysmomentti
Kiinnitysalue D min.
Kiinnitysalue D maks.
BS-H1-K-12 FT
Item no.
1186202
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
8
Kiinnitysalue D maks.
12
BS-H1-K-16 FT
Item no.
1186209
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
12
Kiinnitysalue D maks.
16
BS-H1-K-22 FT
Item no.
1186216
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
16
Kiinnitysalue D maks.
22
BS-H1-K-28 FT
Item no.
1186222
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
22
Kiinnitysalue D maks.
28
BS-H1-K-34 FT
Item no.
1186229
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
28
Kiinnitysalue D maks.
34
BS-H1-K-40 FT
Item no.
1186236
Maks. Kiristysmomentti
3
Kiinnitysalue D min.
34
Kiinnitysalue D maks.
40
BS-H1-K-46 FT
Item no.
1186242
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
40
Kiinnitysalue D maks.
46
BS-H1-K-52 FT
Item no.
1186249
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
46
Kiinnitysalue D maks.
52
BS-H1-K-58 FT
Item no.
1186256
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
52
Kiinnitysalue D maks.
58
BS-H1-K-64 FT
Item no.
1186262
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
58
Kiinnitysalue D maks.
64
BS-H1-K-70 FT
Item no.
1186269
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
64
Kiinnitysalue D maks.
70
BS-H1-K-82 FT
Item no.
1186282
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
76
Kiinnitysalue D maks.
82
BS-H1-K-90 FT
Item no.
1186289
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
82
Kiinnitysalue D maks.
90
BS-H1-K-76 FT
Item no.
1186276
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
70
Kiinnitysalue D maks.
76
BS-H1-K-100 FT
Item no.
1186297
Maks. Kiristysmomentti
5
Kiinnitysalue D min.
90
Kiinnitysalue D maks.
100
