AZ-Kanava 50 FS

AZ-Kanava 50 FS

Type AZK 050 FS
|
Item no. 6075096
|
EAN 4012196068951
Show all variants
Item no. / Type / E-No.
6075096 / AZK 050 FS / 1462841
Pituus
3000 mm
Pohjamitta
50 mm
Palonkestävyys
ei
Levyn paksuus
1,5 mm

Smallest selling unit: 3 m

m

Description

Asennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • sähkömagneettinen suojaus, EMC
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

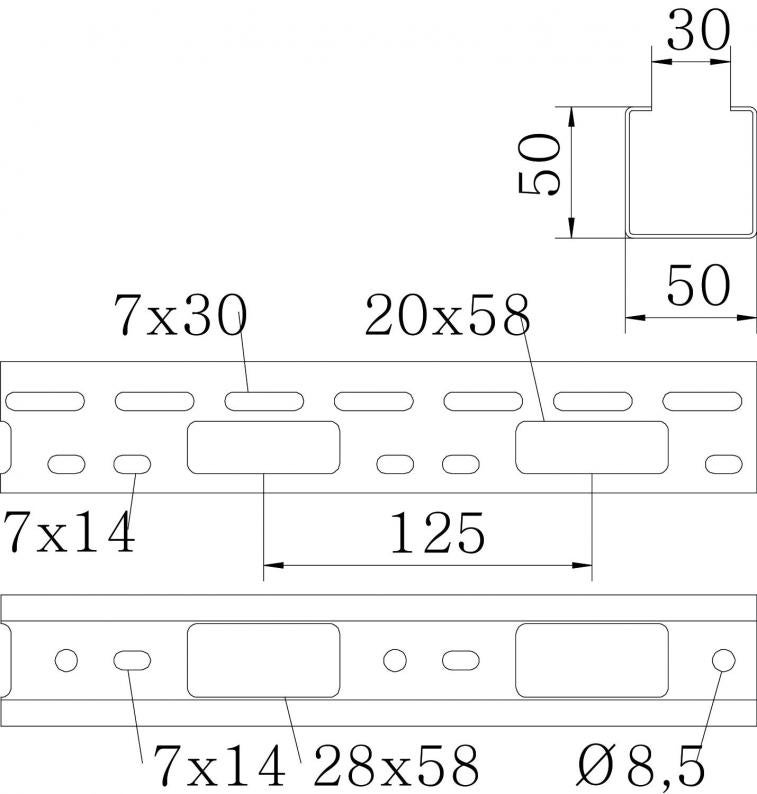

Mitat

Pituus3000 mm
Pohjamitta50 mm
Korkeus50 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta25 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1,5 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta2500 mm²
Mitat50 x 50 x 1,5
ROHS-vaatimusten mukainenkyllä
Koko50x50x3000
Pintanauhakuumasinkitty
Materiaaliteräs
Värisinkki
TuotesarjaAZK-sarja

Kuormitukset

Tukiväli 1,0 m2,5 kN/m
Tukiväli 1,5 m2 kN/m
Tukiväli 2,0 m1,2 kN/m
Tukiväli 2,5 m0,85 kN/m
Tukiväli 3,0 m0,5 kN/m
Kuormituskaavio, AZ-kanava.

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille4,233 kg CO2e / 1 Metri
CO₂ Footprint (GWP)4,233 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Järjestelmätarvikkeet

Item no. 6066550

Jatkokappale 50 FT
Type
VF AZK FT

Smallest selling unit: 25 Kappale

Kappale

Item no. 6066704

Kaapelisuoja 915 PE
Type
KSR-915 PE

Smallest selling unit: 25 Kappale

Kappale

Item no. 6066712

Kaapelisuoja 910 PE
Type
KSR-910 PE

Smallest selling unit: 25 Kappale

Kappale
