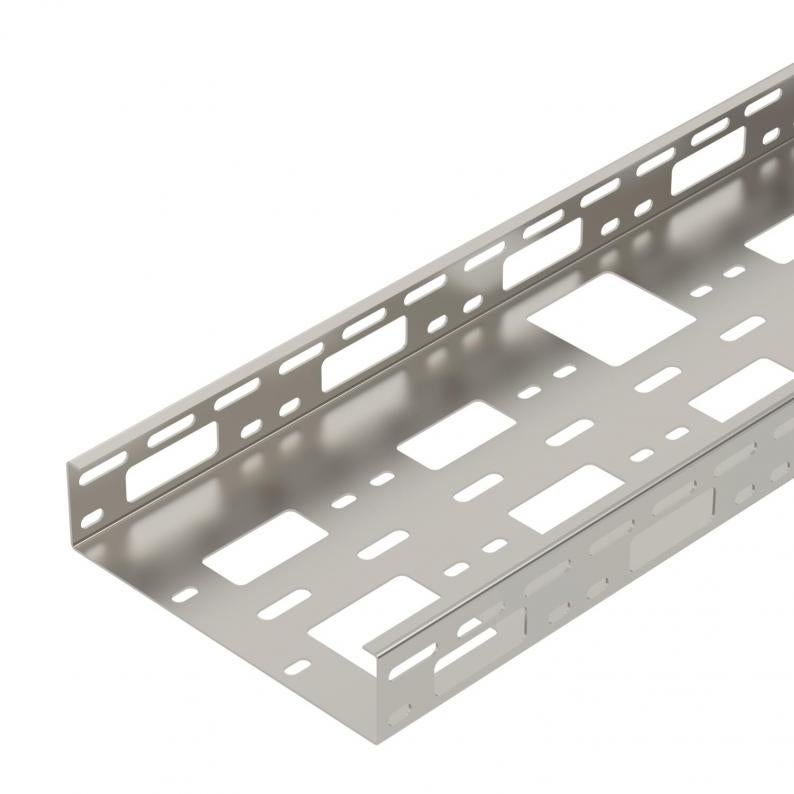

AZ-Kanava 200 A2

AZ-Kanava 200 A2

Type AZK 200 A2
|
Item no. 6075355
|
EAN 4012195811206
Show all variants
Item no. / Type
6075355 / AZK 200 A2
Pituus
3000 mm
Pohjamitta
200 mm
Palonkestävyys
ei
Levyn paksuus
1,5 mm

Smallest selling unit: 3 m

m

Description

Asennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • sähkömagneettinen suojaus, EMC
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

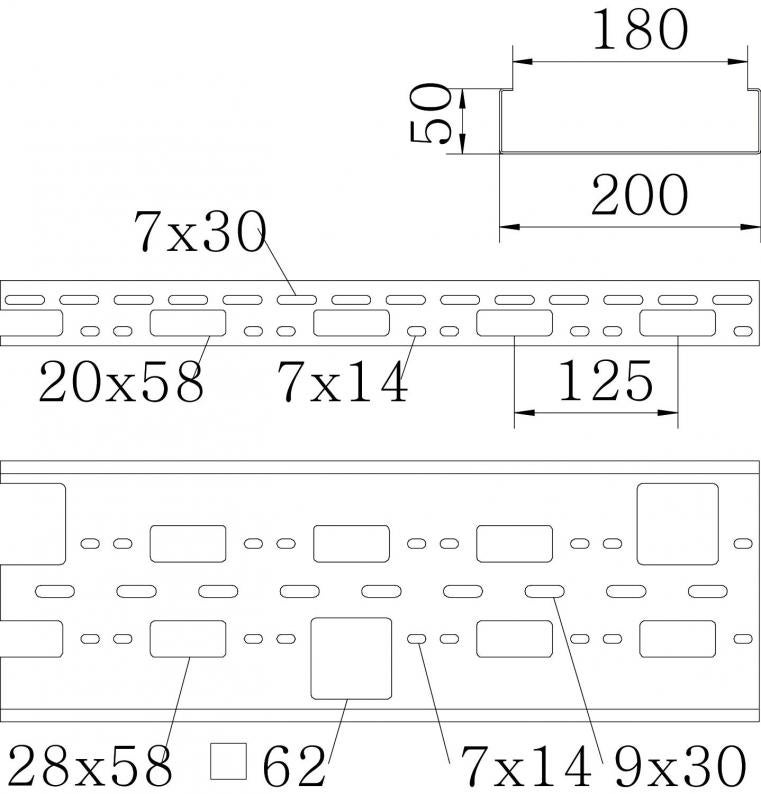

Mitat

Pituus3000 mm
Pohjamitta200 mm
Korkeus50 mm
Mitta B200 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta100 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1,5 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta10000 mm²
Mitat50x200x1,5
ROHS-vaatimusten mukainenkyllä
Koko50x200x3000
Pintakirkas, jälkikäsitelty
Materiaaliteräs, ruostumaton 1.4301
Väriruostumaton teräs
TuotesarjaAZK-sarja

Kuormitukset

Tukiväli 1,0 m2,5 kN/m
Tukiväli 1,5 m1,9 kN/m
Tukiväli 2,0 m1,3 kN/m
Tukiväli 2,5 m0,8 kN/m
Tukiväli 3,0 m0,3 kN/m
Kuormituskaavio, AZ-kanava.

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille17,5008 kg CO2e / 1 Metri
CO₂ Footprint (GWP)17,5008 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2
