AZ-Kanava 100 FT

AZ-Kanava 100 FT

Type AZK 100 FT
|
Item no. 6075258
|
EAN 4012196069194
Show all variants
Item no. / Type / E-No.
6075258 / AZK 100 FT / 1462866
Pituus
3000 mm
Pohjamitta
100 mm
Palonkestävyys
ei
Levyn paksuus
1,5 mm

Smallest selling unit: 3 m

m

Description

Asennuskisko AZ sivun korkeus 50 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • sähkömagneettinen suojaus, EMC
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Ympäristöseloste (EPD)
  • CO₂-jalanjälki (PCF)

Technical data

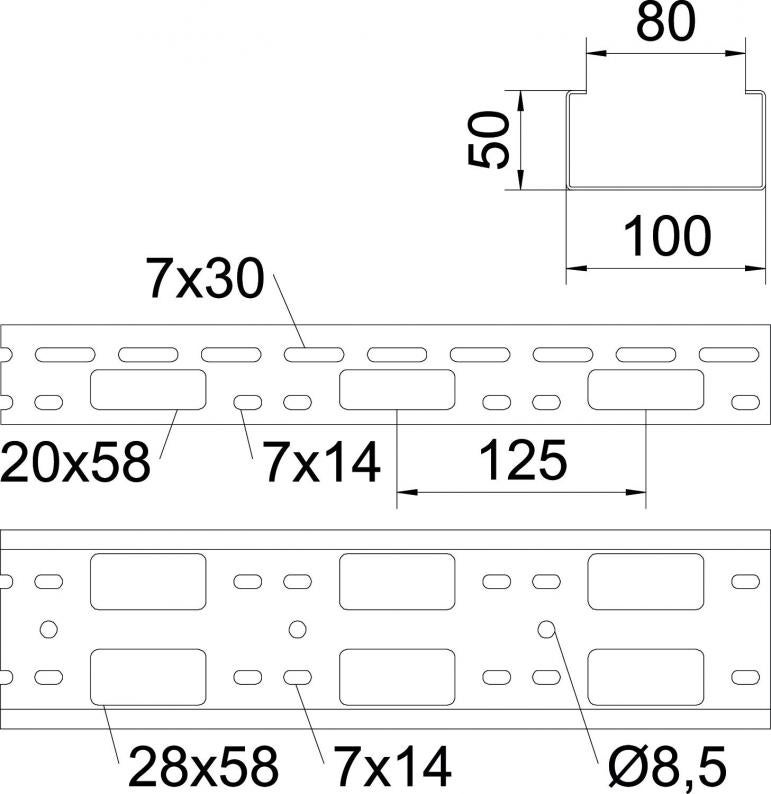

Mitat

Pituus3000 mm
Pohjamitta100 mm
Korkeus50 mm

Tekniset tiedot

Palonkestävyysei
Sivurei'ityskyllä
Liittimen malliilman jatkokappaletta
Pitkän kannatusvälin malliei
Hyötypoikkipinta50 cm²
Ruostumaton teräs, peitattuei
Levyn paksuus1,5 mm
Asennusrei'itys pohjassakyllä
NATO - reikäkuvaei
Hyötypoikkipinta5000 mm²
Mitat100 x 50 x 1,5
ROHS-vaatimusten mukainenkyllä
Koko50x100x3000
Pinta= upottamalla kuumasinkitty
Materiaaliteräs
Värisinkki
TuotesarjaAZK-sarja

Kuormitukset

Tukiväli 1,0 m1,7 kN/m
Tukiväli 1,5 m1,5 kN/m
Tukiväli 2,0 m1 kN/m
Tukiväli 2,5 m0,8 kN/m
Tukiväli 3,0 m0,25 kN/m
Kuormituskaavio, AZ-kanava.

Kuormitettavuus kN/m (ilman henkilökuormaa)

Tukiväli m

Taipuma mm sallitulla kuormituksella

Kuormitustapa

Kuormitettavuus eri tukiväleillä

Taipuma eri tukivälillä

Environmental Data

CO2-jalanjälki (GWP) kehdosta portille4,4695 kg CO2e / 1 Metri
CO₂ Footprint (GWP)4,4695 kg CO₂e
CO2-arvon määrityspäivä2025-05-14T00:00:00.000+0200
Declared Unitm
Declared Unit Quantity1
EPD, varmennettujoo
EPD viimeinen voimassaolopäivä10.07.2029
Rekisteröintinumero EPDEPD-KTO-17.0
EPD-standardi / LCA-standardi (standardit)DIN EN ISO 14025,EN 15804 + A2

Accessories

Asennustarvikkeet
Järjestelmätarvikkeet

Item no. 6066510

Kannake 100 FT
Type
AHB 100 D5 FT

Smallest selling unit: 50 Kappale

Kappale
