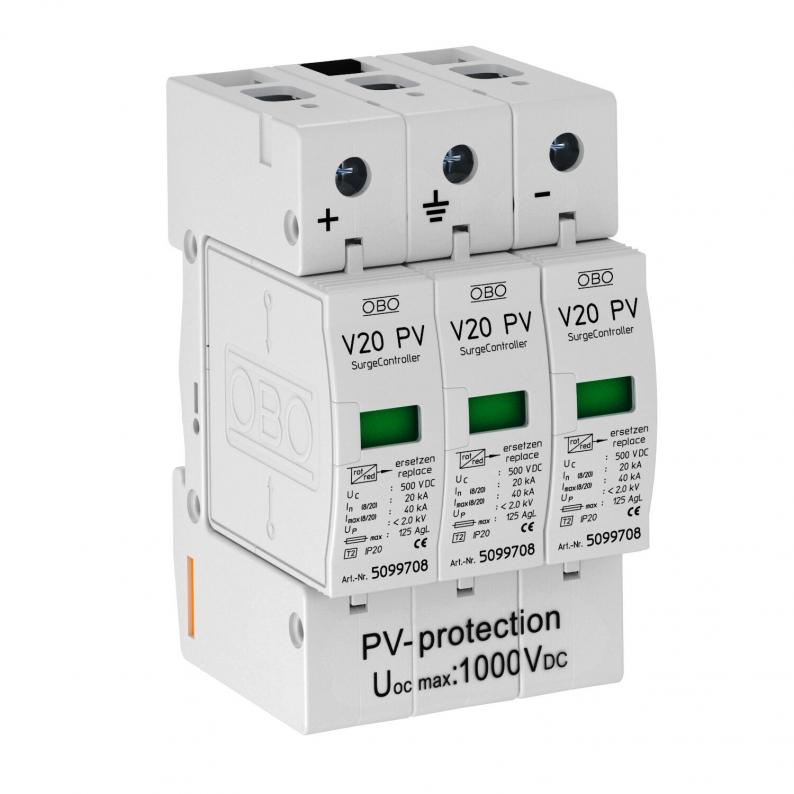

Aurinkosähkö, ylijännitesuoja V20, 1000 V DC
Type V20-C 3-PH-1000
Item no. 5094608
EAN 4012195478621
Item no. / Type / E-No.
5094608 / V20-C 3-PH-1000 / 5808073
Kotelointiluokka
IP20
Napojen malli
3
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Ylijännitesuoja V20, tyyppi T2 aurinkosähkölaitteistoille
• täydellinen yksikkö pistoliitettävällä varistorilla ja erotuslaitteella vikaresistantilla Y-kytkennällä EN50539-12 (VDE 0100-712) mukaan
• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• V20-C 3-PH-1000 testattu EN 50539-11 mukaan (VDE / KEMA)
• purkauskyky maks 40 kA (8/20) napaa kohden
• matala DC-suojaustaso: < 4,0 kV ja Uoc max = 1000 V DC
• optisella toimintailmoituksella asennettavaksi kytkentäkoteloihin
Käyttö: Aurinkosähkölaitteistot erillisellä salamasuojauksella tai ilman sitä
• täydellinen yksikkö pistoliitettävällä varistorilla ja erotuslaitteella vikaresistantilla Y-kytkennällä EN50539-12 (VDE 0100-712) mukaan
• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• V20-C 3-PH-1000 testattu EN 50539-11 mukaan (VDE / KEMA)
• purkauskyky maks 40 kA (8/20) napaa kohden
• matala DC-suojaustaso: < 4,0 kV ja Uoc max = 1000 V DC
• optisella toimintailmoituksella asennettavaksi kytkentäkoteloihin
Käyttö: Aurinkosähkölaitteistot erillisellä salamasuojauksella tai ilman sitä
Technical data
Tekniset tiedot
| Verkon muoto | muu |
|---|---|
| Ulospuhaltava | ei |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP20 |
| Etähälytyskosketin | ei |
| Tarkastusluokka tyyppi 2 | kyllä |
| Korkein jatkuva jännite DC | 1000 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Napojen malli | 3 |
| Asennustapa | Asennuskisko 35 mm |
| Soveltuu ulkokäyttöön | ei |
| Maks. verkonpuoleinen ylijännitesuoja | 125 |
| Malli | 3-napainen valosähkölaitteistoille |
| Verkkotyyppi DC | kyllä |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokka II |
| SPD standardin EN 61643-11 mukaan | Tyyppiä 2 |
| LPZ | 1→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Enimmäissulake | 125 A |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 1000V DC |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 2,5 mm² |
|---|---|
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 35 mm² |
Environmental Data
| Pakkaus, ei sisällä muovia | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 0,9504 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
