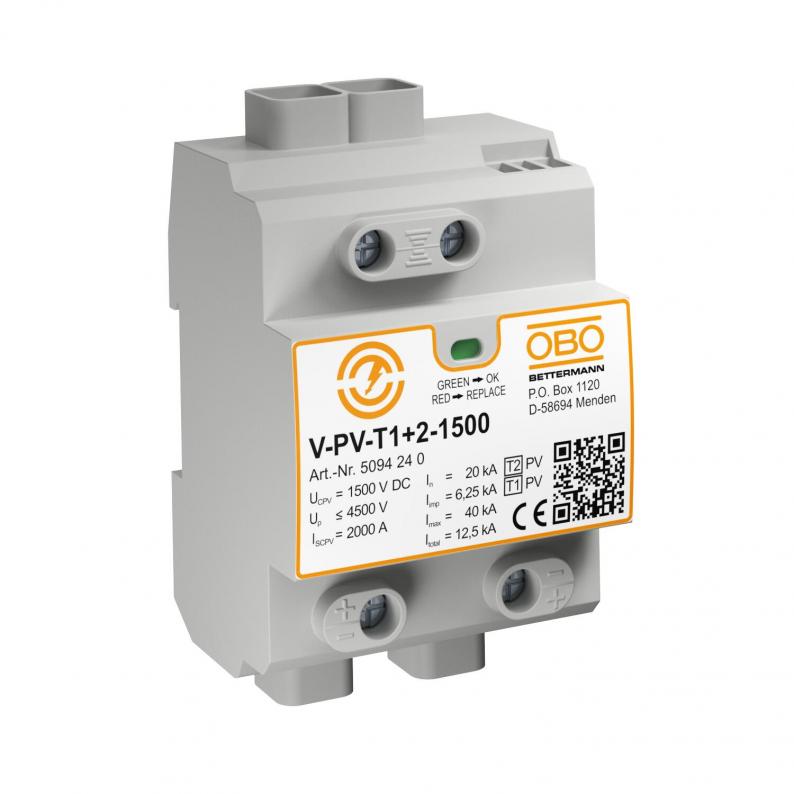

Aurinkosähkö, salama- ja ylijännitesuoja 1500 V DC
Type V-PV-T1+2-1500
Item no. 5094240
EAN 4012196603732
Item no. / Type / E-No.
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Tyypin T1+T2 yhdistelmäsuoja aurinkosähkölaitteistojen salama- ja ylijännitesuojaukseen.
• salamasuojauksen potentiaalintasaus IEC 62305 (VDE 0185-305) • ylijännitesuoja IEC 60364-7-712 (VDE 0100-712) mukaan • purkauskyky maks. 12,5 kA (10/350) ja 40 kA (8/20) • vikaresistantti Y-kytkentä toimintatilan osoituksella • FS-mallissa on potentiaalivapaa vaihtokosketin etähälytykseen
Käyttö: Aurinkosähkölaitteistojen salama- ja ylijännitesuojalaitteet.
• salamasuojauksen potentiaalintasaus IEC 62305 (VDE 0185-305) • ylijännitesuoja IEC 60364-7-712 (VDE 0100-712) mukaan • purkauskyky maks. 12,5 kA (10/350) ja 40 kA (8/20) • vikaresistantti Y-kytkentä toimintatilan osoituksella • FS-mallissa on potentiaalivapaa vaihtokosketin etähälytykseen
Käyttö: Aurinkosähkölaitteistojen salama- ja ylijännitesuojalaitteet.
Technical data
Mitat
| Pituus | 65,5 mm |
|---|---|
| Pohjamitta | 71,2 mm |
| Korkeus | 120 mm |
Tekniset tiedot
| Verkon muoto | DC |
|---|---|
| Ulospuhaltava | ei |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP20 |
| Salamasyöksyvirta (10/350) [yhteensä] | 12,5 kA |
| Tarkastusluokka tyyppi 1 | kyllä |
| Etähälytyskosketin | ei |
| Tarkastusluokka tyyppi 2 | kyllä |
| Maks. Aurinkosähköjännite | 1500 V |
| Integroitu sulake | ei |
| Salamasyöksyvirta (10/350 μs) | 6,25 kA |
| Korkein jatkuva jännite DC | 1500 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Napojen malli | muu |
| Asennustapa | Asennuskisko 35 mm |
| Malli | Y-kytkentä |
| Verkkotyyppi DC | kyllä |
| Verkkotyyppi IT | ei |
| Verkkotyyppi TN | ei |
| Verkkotyyppi TN-C | ei |
| Verkkotyyppi TN-C-S | ei |
| Verkkotyyppi TN-S | ei |
| Verkkotyyppi TT | ei |
| Verkkotyyppi, muu | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Nimelliskuormitusvirta (tulo-/lähtöliitin) | 50 A |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokat I+II |
| SPD standardin EN 61643-11 mukaan | Tyyppi 1+2 |
| LPZ | 0→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 1500V DC |
| Väri | harmaa |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta taipuisa (hienolankainen) min. | 2,5 mm² |
|---|---|
| Johdon poikkipinta, taipuisa (hienolankainen) | 35 mm² |
| Purkauskyky (8/20 µs) [yhteensä] | 40 kA |
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 2,5 mm² |
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 35 mm² |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|---|
| Pakkaus, ei sisällä muovia | joo |
| CO2-jalanjälki (GWP) kehdosta portille | 0,1594 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,1594 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Kappale |
| Declared Unit Quantity | 1 |
