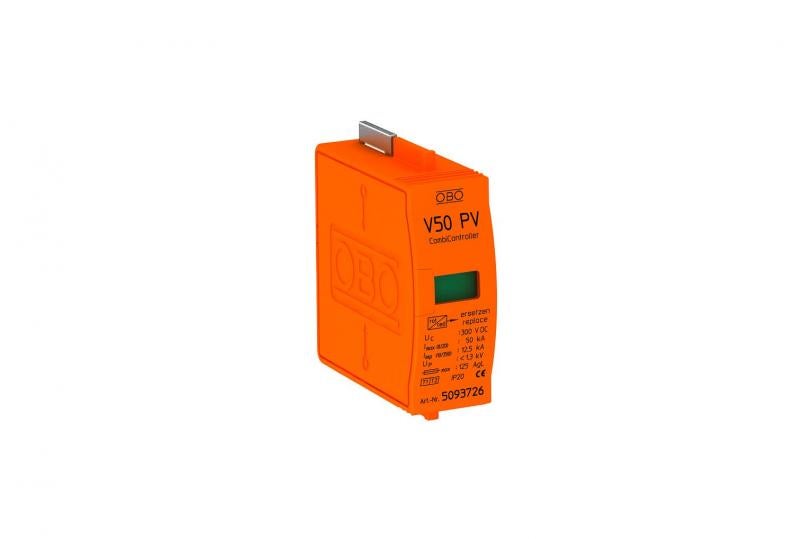

Aurinkosähkö, moduuli - salama- ja ylijännitesuoja tyyppi T1+T2
Type V50-B+C 0-300PV
|Item no. 5093726
|EAN 4012195708841
Item no. / Type
5093726 / V50-B+C 0-300PV
Kotelointiluokka
IP20
Korkein jatkuva jännite AC
280 V
Napojen malli
1
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
CombiController ylijännitesuojamoduuli tyyppi T1+T2 aurinkosähkölaitteistoille
• ylijännitesuojaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks. 12,5 kA (10/350) ja 50 kA (8/20) napaa kohden • matala DC-suojaustaso: < 1,3 kV napaa kohden (Y-kytkentä: 2,6 KV ja Uoc max = 600 V DC) • ylijännitesuoja pistoliitännällä, termodynaamisella erotuslaitteella ja optisella toimintatilan osoituksella • koteloitu sinkkioksidivaristori kytkentäkoteloihin asennettavaksi • hyvän virranjohtokyky ja pitkä käyttöikä
Käyttö: Aurinkosähkölaitteistot salamasuojausjärjestelmällä
Yläosa
• ylijännitesuojaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks. 12,5 kA (10/350) ja 50 kA (8/20) napaa kohden • matala DC-suojaustaso: < 1,3 kV napaa kohden (Y-kytkentä: 2,6 KV ja Uoc max = 600 V DC) • ylijännitesuoja pistoliitännällä, termodynaamisella erotuslaitteella ja optisella toimintatilan osoituksella • koteloitu sinkkioksidivaristori kytkentäkoteloihin asennettavaksi • hyvän virranjohtokyky ja pitkä käyttöikä
Käyttö: Aurinkosähkölaitteistot salamasuojausjärjestelmällä
Yläosa
Technical data
Tekniset tiedot
| Kotelointiluokka | IP20 |
|---|---|
| Nimellispurkausvirta (8/20 µs) [L-N] | 30 kA |
| Salamasyöksyvirta (10/350) [yhteensä] | 12,5 kA |
| Salamasyöksyvirta (10/350 μs) | 12,5 kA |
| Suojaustaso [L-N] | ≤1,3 |
| Korkein jatkuva jännite AC | 280 V |
| Korkein jatkuva jännite DC | 300 V |
| Nimellispurkausvirta (8/20 µs) | 30 kA |
| Napojen malli | 1 |
| Maks. verkonpuoleinen ylijännitesuoja | 125 |
| Malli | 1-napainen, aurinkosähkö-ylijännitesuoja moduli Y-kannalla 600 V DC asti |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokat I+II |
| SPD standardin EN 61643-11 mukaan | Tyyppi 1+2 |
| LPZ | 0→2 |
| Enimmäispurkausvirta (8/20 μs) | 50 kA |
| Syttymisaika | <25 ns |
| Enimmäissulake | 125 A |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 300V DC |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Purkauskyky (8/20 µs) [yhteensä] | 30 kA |
|---|---|
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 2,5 mm² |
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 35 mm² |
Environmental Data
| Pakkaus, ei sisällä muovia | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 0,1893 kg CO2e / 1 Kappale |
|---|---|
| CO₂ Footprint (GWP) | 0,1893 kg CO₂e |
| CO2-arvon määrityspäivä | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Kappale |
| Declared Unit Quantity (LCA) | 1 |
