Aggregaatin kytkentärasia tyyppi 2 maks. 1000 V DC erotuskytkimellä (32 A), 1 x 1 aurinkopaneelin kytkentään
Type VG-C DC-TS1000
|Item no. 5088660
|EAN 4012195981183
Item no. / Type
5088660 / VG-C DC-TS1000
Kotelointiluokka
IP65
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description

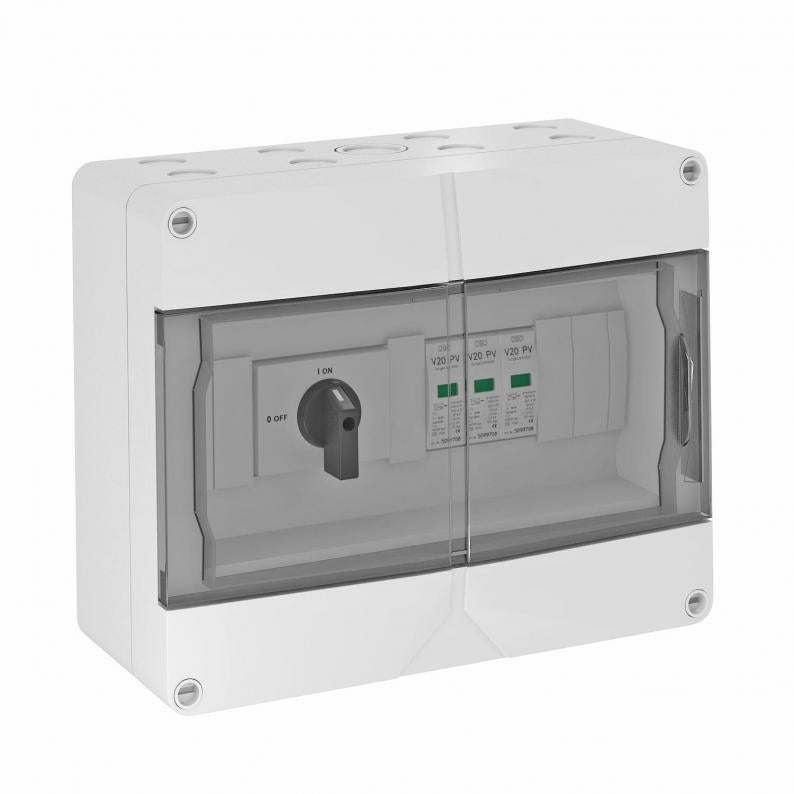

Ylijännitesuoja erotuskytkimellä aurinkosähkölaitteiston vaihtosuuntaajalle 1 MPP-säätimellä
• varistori, pistoliitettävä erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaan
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV)
• erotuskytkin (1000 V; 32 A) DC-aurinkosähköpiirin johdon turvalliseen irtikytkemiseen
• rasiassa on ylijännitesuojaa kohden esikytkettynä 1 liitäntäpaikka maks. 6 mm², 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ulkokäyttöön, sisältää holkkitiivistesarjan
Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.
• varistori, pistoliitettävä erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaan
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV)
• erotuskytkin (1000 V; 32 A) DC-aurinkosähköpiirin johdon turvalliseen irtikytkemiseen
• rasiassa on ylijännitesuojaa kohden esikytkettynä 1 liitäntäpaikka maks. 6 mm², 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ulkokäyttöön, sisältää holkkitiivistesarjan
Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.
Technical data
Tekniset tiedot
| Tulojen lukumäärä | 1 |
|---|---|
| Verkon muoto | DC |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP65 |
| Aihion tyyppi | Holkkitiiviste |
| Syvyys | 122 mm |
| Etähälytyskosketin | ei |
| Korkein jatkuva jännite DC | 1000 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Asennustapa | esiasennettu kotelossa |
| Malli | Tyyppi 2 ja Benedikt LS32-SMA-A4 DC-erotin |
| Verkkotyyppi DC | kyllä |
| Verkkotyyppi IT | ei |
| Verkkotyyppi TN | ei |
| Verkkotyyppi TN-C | ei |
| Verkkotyyppi TN-C-S | ei |
| Verkkotyyppi TN-S | ei |
| Verkkotyyppi TT | ei |
| Verkkotyyppi, muu | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokka II |
| SPD standardin EN 61643-11 mukaan | Tyyppiä 2 |
| LPZ | 1→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 1000V DC |
| Väri | vaaleanharmaa, RAL 7035 |
| Johtojen läpivientien lukumäärä | 16 |
| Maks. Tulojännite DC | 1000 V |
| Ketjun suojaus | ilman |
| Seurantatoiminto | ei |
| Maks. Tulovirta ketjua kohden | 30 A |
| Maks. Lähtövirta | 30 A |
| Ketjutulojen lukumäärä | 1 |
| Kalustettu kuormanerottimella | kyllä |
| MPPT-lukumäärä | 1 |
| Tulot per MPPT | 1 |
| Lähdöt per MPPT | 1 |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 0,5 mm² |
|---|---|
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Jousiliitin |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 2,644 kg CO2e / 1 Kappale |
|---|
