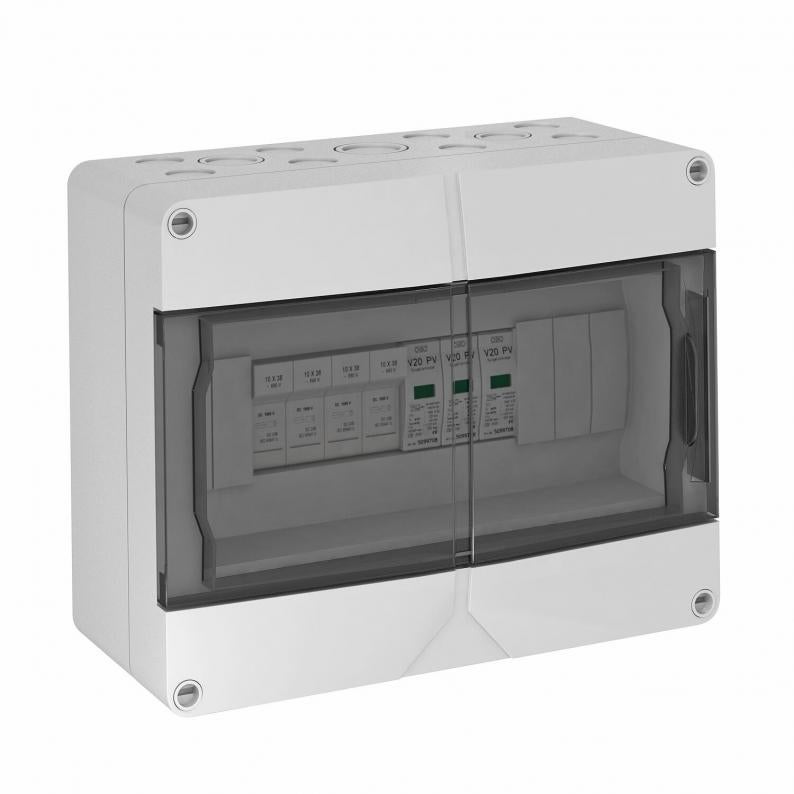

Aggregaatin kytkentärasia tyyppi 2, 4 sulakkeella 10 A 4 x 1 aurinkopaneelin kytkentään
Type VG-C DCPH1000-4S
|Item no. 5088651
|EAN 4012195780717
Item no. / Type
5088651 / VG-C DCPH1000-4S
Kotelointiluokka
IP65
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Ylijännitesuoja sulakkeilla aurinkosähkövaihtosuuntaajalle 1 MPP-säätimellä
• vikaresistantti Y-kytkentä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500 PV)
• (+) navat suojattu 4 sulakkeella 10x38 mm 10 A, 1000 V DC
• 4 (-) navat kytketty rasiassa rinnakkain liitäntäpaikkoihin maks. 6 mm², maks. 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ja säänkestävä katetuille ulkoalueille, sisältää holkkitiivistesarjan
Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.
• vikaresistantti Y-kytkentä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500 PV)
• (+) navat suojattu 4 sulakkeella 10x38 mm 10 A, 1000 V DC
• 4 (-) navat kytketty rasiassa rinnakkain liitäntäpaikkoihin maks. 6 mm², maks. 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ja säänkestävä katetuille ulkoalueille, sisältää holkkitiivistesarjan
Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.
Technical data
Tekniset tiedot
| Tulojen lukumäärä | 4 |
|---|---|
| Verkon muoto | DC |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP65 |
| Aihion tyyppi | Holkkitiiviste |
| Syvyys | 122 mm |
| Etähälytyskosketin | ei |
| Korkein jatkuva jännite DC | 1000 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Asennustapa | esiasennettu kotelossa |
| Malli | Tyyppi T2 kotelossa 4 sulakkeella (10 A) aurinkosähkölle |
| Verkkotyyppi DC | kyllä |
| Verkkotyyppi IT | ei |
| Verkkotyyppi TN | ei |
| Verkkotyyppi TN-C | ei |
| Verkkotyyppi TN-C-S | ei |
| Verkkotyyppi TN-S | ei |
| Verkkotyyppi TT | ei |
| Verkkotyyppi, muu | ei |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -40 °C |
| Käyttölämpötila maks. | 80 °C |
| SPD standardin IEC 61643-1 mukaan | Luokka II |
| SPD standardin EN 61643-11 mukaan | Tyyppiä 2 |
| LPZ | 1→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Käyttöalueen lämpötila min. | -40 °C |
| Käyttöalueen lämpötila maks. | 80 °C |
| Koko | 1000V DC |
| Väri | vaaleanharmaa, RAL 7035 |
| Johtojen läpivientien lukumäärä | 16 |
| Maks. Tulojännite DC | 1000 V |
| Ketjun suojaus | 1-napainen |
| Sulaketyyppi | gPV (koko alueen kattava aurinkosähkösuoja) |
| Sulakekoolle | 10x38 mm |
| Seurantatoiminto | ei |
| Maks. Tulovirta ketjua kohden | 30 A |
| Maks. Lähtövirta | 30 A |
| Ketjutulojen lukumäärä | 4 |
| Kalustettu kuormanerottimella | ei |
| Tulon suojaus | 10 A |
| MPPT-lukumäärä | 1 |
| Tulot per MPPT | 4 |
| Lähdöt per MPPT | 4 |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 0,5 mm² |
|---|---|
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Jousiliitin |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 2,3932 kg CO2e / 1 Kappale |
|---|
