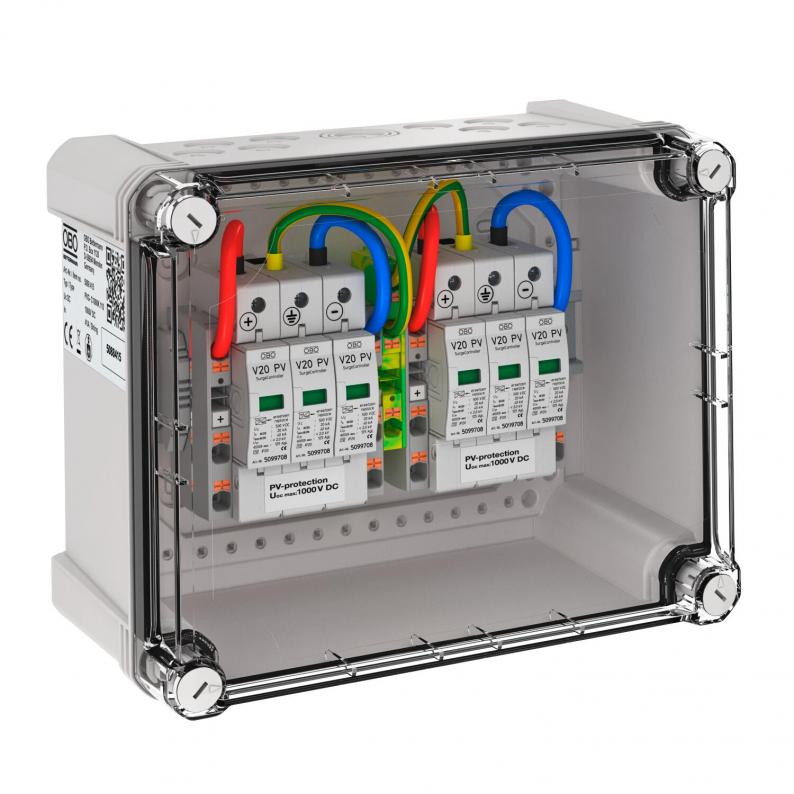

Aggregaatin kytkentärasia tyyppi 2, 2 x 1 aurinkopaneelin kytkentään
Type PVG-C1000K 110
|Item no. 5088415
|EAN 4012197365042
Item no. / Type
5088415 / PVG-C1000K 110
Kotelointiluokka
IP67
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Aggregaatin kytkentärasia tyyppi 2, 2 x 1 aurinkopaneeliketjun kytkentään. Vaihtosuuntaajan DC-puolen suojaukseen.
• varistori, pistoliitettävä, erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaan
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC)
• 2 ylijännitesuojaa 2 ruuvittomalla liitäntäpaikalla maks. 6 mm² esikytkettynä rasiaan, maks. 41 A DC per liitin
• polykarbonaattirasia (IP67), UV-kestävä ulkokäyttöön, sis. holkkitiivistesarjan ja paineentasauselementin
Jos tuuli, jää, lämpötila ja aurinko aiheuttavat lauhdeveden muodostumisvaaraan, voidaan tarvita lisätoimenpiteitä!
• varistori, pistoliitettävä, erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaan
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC)
• 2 ylijännitesuojaa 2 ruuvittomalla liitäntäpaikalla maks. 6 mm² esikytkettynä rasiaan, maks. 41 A DC per liitin
• polykarbonaattirasia (IP67), UV-kestävä ulkokäyttöön, sis. holkkitiivistesarjan ja paineentasauselementin
Jos tuuli, jää, lämpötila ja aurinko aiheuttavat lauhdeveden muodostumisvaaraan, voidaan tarvita lisätoimenpiteitä!
Technical data
Tekniset tiedot
| Tulojen lukumäärä | 1 |
|---|---|
| Verkon muoto | DC |
| Merkinanto laitteessa | optinen |
| Kotelointiluokka | IP67 |
| Kotelon materiaali, ylijännitesuojausosat | PC |
| Aihion tyyppi | Holkkitiiviste |
| Syvyys | 125 mm |
| Suojaustaso IK-koodi | IK08 |
| Korkein jatkuva jännite DC | 1000 V |
| Nimellispurkausvirta (8/20 µs) | 20 kA |
| Asennustapa | esiasennettu kotelossa |
| Soveltuu ulkokäyttöön | kyllä |
| Malli | Kahdelle MMPT muutimelle liittimillä |
| Verkkotyyppi DC | kyllä |
| ROHS-vaatimusten mukainen | kyllä |
| Käyttölämpötila min. | -25 °C |
| Käyttölämpötila maks. | 60 °C |
| SPD standardin IEC 61643-1 mukaan | Luokka II |
| SPD standardin EN 61643-11 mukaan | Tyyppiä 2 |
| LPZ | 1→2 |
| Enimmäispurkausvirta (8/20 μs) | 40 kA |
| Syttymisaika | <25 ns |
| Käyttöalueen lämpötila min. | -25 °C |
| Käyttöalueen lämpötila maks. | 60 °C |
| Koko | 1000V DC |
| Väri | vaaleanharmaa, RAL 7035 |
| Johtojen läpivientien lukumäärä | 8 |
| Maks. Tulojännite DC | 1000 V |
| Ketjun suojaus | ilman |
| Seurantatoiminto | ei |
| Maks. Tulovirta ketjua kohden | 41 A |
| Maks. Lähtövirta | 41 A |
| Ketjutulojen lukumäärä | 1 |
| Kalustettu kuormanerottimella | ei |
| MPPT-lukumäärä | 2 |
| Tulot per MPPT | 1 |
| Lähdöt per MPPT | 1 |
| Tuotesarja | Aurinkosähköjärj. ylijänn.suojaus |
Liitäntämahdollisuudet
| Johdon poikkipinta taipuisa (hienolankainen) min. | 0,5 mm² |
|---|---|
| Johdon poikkipinta, taipuisa (hienolankainen) | 6 mm² |
| Johdon poikkipinta taipuisa (hienolankainen) min. | 21 AWG |
| Johdon poikkipinta, taipuisa (hienolankainen) | 10 AWG |
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 0,5 mm² |
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 10 mm² |
| Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. | 21 AWG |
| Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Pistoliitin |
Environmental Data
| Pakkaus kokonaan kierrätetystä pakkauskartongista | joo |
|---|
| CO2-jalanjälki (GWP) kehdosta portille | 6,0314 kg CO2e / 1 Kappale |
|---|
