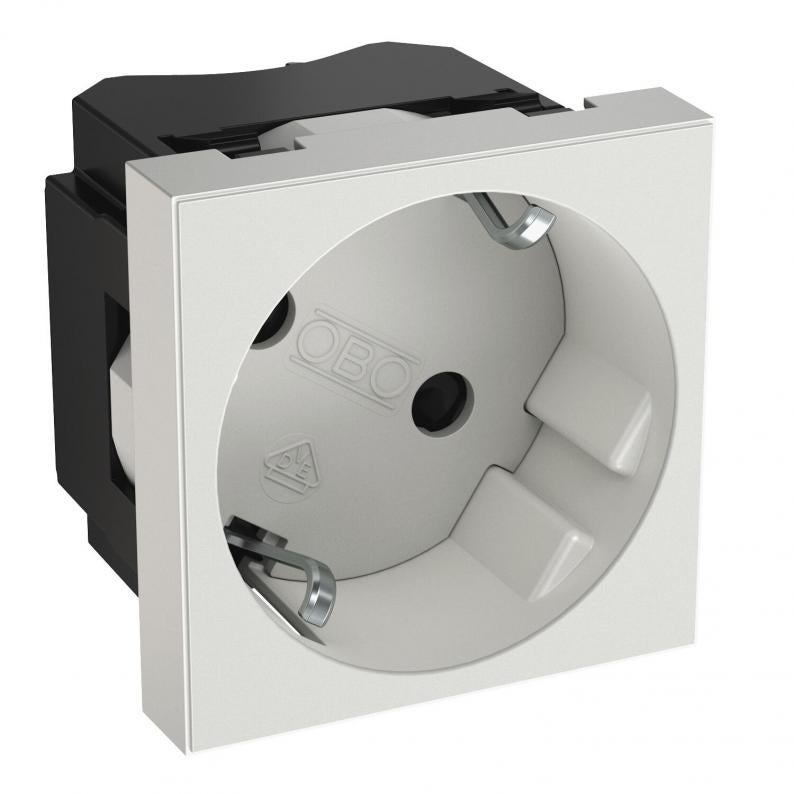

33° socket, protective contact, single
Type STD-D3N RW1
Item no. 6119775
EAN 4012197482466
Item no. / Type
Väri
Smallest selling unit: 1 Kappale
1Kappale
Kappale
Description
Protective contact socket, single 33°, with increased touch protection, with screwless terminals, 2-pin, 16 A, 250 V~, with connection terminals according to IEC 60884-1.
Technical data
Mitat
| Pohjamitta | 45 mm |
|---|---|
| Korkeus | 45 mm |
Tekniset tiedot
| Napojen lukumäärä | 2 |
|---|---|
| Kansi | ei |
| Korotettu kosketussuoja | kyllä |
| Merkkivalo | ei |
| Halogeeniton | kyllä |
| Merkintäikkuna | ei |
| Yksiköiden lukumäärä | 1 |
| Kotelointiluokka | muu |
| Nimellisvirta | 16 A |
| Nimellisjännite | 250 V |
| Voidaan lukita | ei |
| Vapautusmekanismi | ei |
| Ylijännitesuojat | ei |
| Vikavirtasuoja | ei |
| Hienosulakkeella | ei |
| Päälle-/poiskytkimellä | ei |
| Käännetty keskiölevy | kyllä |
| Syvyys | 42 mm |
| Kanavakeskiölevyt | Keskiölevy |
| Painate/merkintä | ilman merkintää |
| Erillisvirransyöttö | ilman varavirransyöttöä |
| Pintamalli | mattaa |
| Läpinäkyvä | ei |
| Pistorasiat, kulma | 33° |
| Pistorasiamallit | Suojakosketin |
| Kytkettävien pistorasioiden lukumäärä | 0 |
| Toimintavalolla | ei |
| Kohdevalaistuksella | ei |
| vaikeisiin olosuhteisiin (VDE mukaisesti) | ei |
| Malli | Single 33° |
| Moduulien lukumäärä (moduulirakenteella) | 0 |
| Eristetty asennus | ei |
| Asennustapa | Johtokanava |
| Kiinnitystapa | lukitus |
| Liitäntätapa | Rasialiitin |
| Käyttölämpötila min. | -5 °C |
| Käyttölämpötila maks. | 40 °C |
| Koodaus | ei |
| Koko | 45x45x42 |
| Pinta | mattaa |
| Materiaali | polycarbonaatti Eco |
| Väri | puhtaanvalkoinen, RAL 9010 |
| Tuotesarja | Modul 45® pistorasiat |
Environmental Data
| Kierrätysmateriaalin osuus | 90 % |
|---|
Downloads
0 selected
Tietolehti (1)
Ilmoitus (1)
Ohjeet ja neuvot (1)
Tuotekuvat (2)
Variants
Type
Yksiköiden lukumäärä
Malli
Väri
Item no.
STD-D3N RW1
1
Single 33°
puhtaanvalkoinen, RAL 9010
6119775
STD-D3N ROR1
1
Single 33°
puhtaanoranssi, RAL 2004
6119778
STD-D3N MZGN1
1
Single 33°
vihreä, RAL 6029
6119781
STD-D3N SRO1
1
Single 33°
punainen, RAL 3001
6119784
STD-D3N SWGR1
1
Single 33°
mustanharmaa, RAL 7021
6119787
STD-D3N AL1
1
Single 33°
alumiini, pulveripinnoitettu
6119790
